● Keterangan Umum:
Setiap transceiver diuji secara individu pada peralatan yang sepadan seperti Cisco, Arista, Juniper, Dell, Brocade dan jenama lain, lulus pemantauan sistem kawalan kualiti pintar FOCC.
● Sambungan Langsung untuk Transceiver 100GBASE-SR4:
| Perkara Tidak. | ID # | Penerangan |
① | 48354 | QSFP28 Cisco QSFP-100G-SR4-S Serasi 100GBASE-SR4 850nm 100m Serasi |
② | 41042 | 1M MTP 10G OM3 50/125 Multimode Fiber Optic Trunk Cable, 12 Fiber, Polarity B, Female-Female, LSZH-Aqua, Bunch, 40GBASE-SR4 Solution Interconnect |
③ | 48354 | QSFP28 Cisco QSFP-100G-SR4-S Serasi 100GBASE-SR4 850nm 100m Serasi |
④ | 43514 | Pembersih Satu-Klik untuk MTP / MPO Connector (600 membersihkan) |
● Permohonan:
● Penerangan:
| Cisco Genuine | QSFP28-SR4-100G |
Jenis Borang | QSFP28 |
Kadar Data Maks | 103.1Gbps |
Panjang gelombang | 850nm |
Jarak Kabel Max | 100m |
Antara muka | MTP / MPO-12 |
Komponen optik | 4x VCSEL |
Jenis kabel | MMF |
Sokongan DOM | Ya |
TX Power | -5.6 ~ 3dBm |
Sensitiviti Penerima | <> |
Kod-Harmonis HTS | 8517706000 |
● Pemancar ciri ciri optik:
Parameter | Simbol | Min | Taip | Maks | Unit | |
Kuasa Pelancaran Maksimum | PMAX | -3 | +0.5 | DBm | ||
Pusat Panjang Optik | UBXFP-20-U | Λ | 1260 | 1270 | 1280 | Nm |
UBXFP-20-D | 1320 | 1330 | 1340 | |||
Nisbah pemupasan optik | ER | 3.5 | DB | |||
Lebar Spektrum | Δλ | 1 | Nm | |||
Nisbah pemendekan Sidemode | SSRmin | 30 | DB | |||
Masa Peningkatan / Kejatuhan (20% ~ 80%) | Tr / Tf | 50 | Ps | |||
Mask Mata Optik | IEEE802.3ae | |||||
Kadar Tarikh Operasi | BR | 9.95 | 11.3 | Gb / s | ||
Sensitiviti Penerima | Sen | -14.5 | DBm | |||
Kuasa Input Maksimum | PMAX | 0 | DBm | |||
Pusat Panjang Optik | UBXFP-20-U | ΛC | 1320 | 1330 | 1340 | Nm |
UBXFP-20-D | 1260 | 1270 | 1280 | |||
Reflektor Penerima | Rrx | -14 | DB | |||
LOS De-Assert | LOSD | -15 | DBm | |||
LOS Assert | LOSA | -30 | DBm | |||
LOS Hysteresis | LOSH | 0.5 | 5 | DB | ||

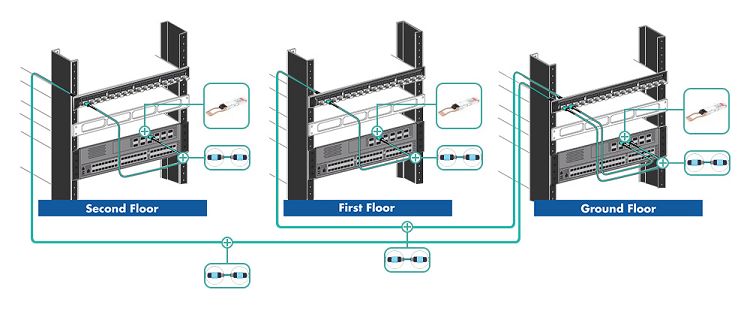

● Contoh Senario Pengkabelan Kos Efektif:
● Sambungan untuk Cisco 100G QSFP28 SR4 Transceiver dengan Rakitan Rackmount Lampiran:
Apabila menghubungkan transceiver optik Cisco 100G QSFP28 SR4 untuk rangkaian ultra kelajuan tinggi anda dalam pusat data, penggunaan kabel MTP MMF biasanya kaedah pemasangan pilihan. Di bawah perhubungan di dalam gambar 2, lampiran gentian rackmount digunakan untuk menyelesaikan interkoneksi.
● Jaminan Sepanjang Hayat:
Semua produk fiber optik di FOCC dijamin sepenuhnya terhadap kecacatan bahan dan mutu kerja dengan jaminan seumur hidup. Waranti ini tidak melindungi kerosakan yang disebabkan oleh kemalangan, penjagaan yang tidak betul, penggunaan yang tidak wajar, kecuaian, haus dan lusuh biasa, atau pecahan semula jadi warna dan bahan pada masa dan penggunaan lanjutan.
