Kabel Plenum Cat6: Penilaian Kebakaran, Perbandingan CMP lwn CMR

Kos kerja semula berjalan tiga hingga lima kali ganda pelaburan kabel asal apabila pemeriksaan gagal. Kelewatan jadual adalah bahagian yang mahal. Kabel itu sendiri adalah nombor terkecil pada invois itu. Artikel NEC 800 menganggap CMP dan CMR sebagai klasifikasi binari. Jaket kabel sama ada ditanda dengan betul untuk ruang, atau pemasangan gagal (nfpa.org).



Kami membekalkanKabel plenum dan riser Cat6daripada kemudahan Shenzhen kami kepada projek di seluruh Amerika Utara, Eropah dan Asia. Perkara yang telah kami pelajari daripada menyokong pemasangan ini: kegagalan pematuhan hampir tidak pernah datang daripada kecacatan produk. Ia datang daripada keputusan perolehan yang dibuat tanpa data klasifikasi ruang yang tepat.

CMP vs CMR: Apa yang Menentukan Keperluan

Kabel CMP (Communications Multipurpose Plenum) lulus ujian UL 910 dengan nyalaan 300,000 BTU/jam dalam terowong Steiner 25 kaki di bawah peredaran udara paksa. Kabel CMR (Communications Multipurpose Riser) lulus ujian nyalaan menegak UL 1666. Penilaian yang anda perlukan bergantung sepenuhnya pada tempat kabel berjalan.

Kabel CMP diperlukan di mana-mana udara HVAC beredar melalui ruang yang mengandungi kabel anda. Dalam amalan, peraturan itu mewujudkan lebih banyak kekaburan daripada diselesaikan.

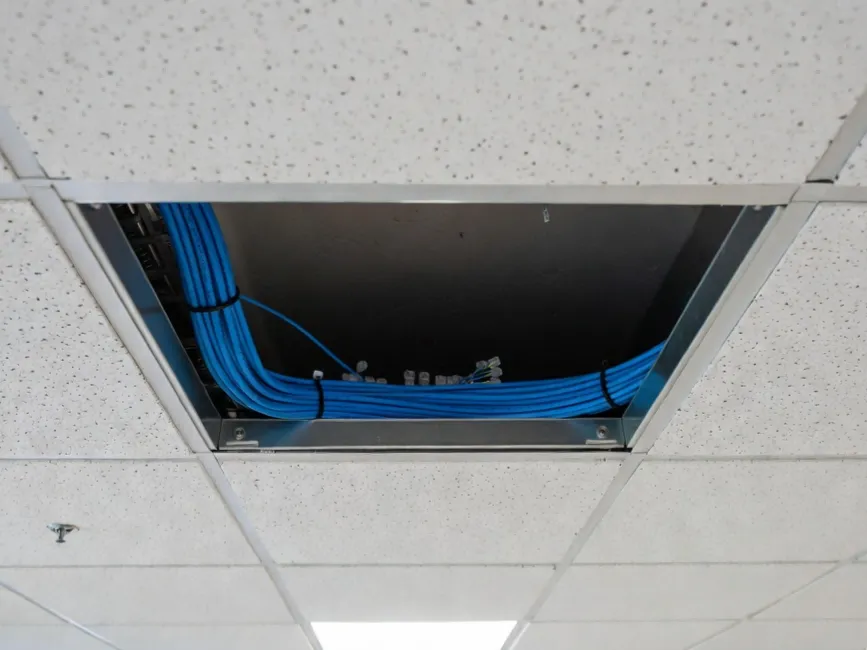

Kebanyakan siling jatuh komersil tidak layak sebagai "ruang plenum" di bawah takrifan NEC yang ketat, tetapi ia selalunya berada di bawah "ruang lain yang digunakan untuk udara persekitaran," yang membawa keperluan CMP yang sama. Perbezaan tidak muncul pada mana-mana helaian spesifikasi kabel. Tahun lepas, 180-pengubahsuaian pejabat di Texas datang kepada kami dengan CMR sudah ada dalam pesanan pembelian. Lukisan bangunan menunjukkan siling jatuh standard, tetapi HVAC yang dibina mendedahkan rongga siling berfungsi sebagai laluan udara kembali. Kami membenderakannya pada petikan, spesifikasi ditukar kepada CMP, dan projek itu lulus pemeriksaan pada langkah pertama. Itulah jenis semakan yang kami jalankan sebelum mengesahkan sebarang pesanan pukal.

Apabila CMR Berfungsi

Kabel CMR berfungsi menegak menegak: aci lif, mengejar kabel, saluran saluran antara bilik telekomunikasi. Ujian UL 1666 menyasarkan perambatan nyalaan menegak, yang merupakan bahaya utama dalam laluan ini.



Perbezaan kos bahan adalah nyata.Cat6 CMRberjalan kira-kira 30-40% kurang daripada CMP yang setara pada kuantiti borong. Untuk binaan pejabat 200-drop dengan purata 75 kaki setiap larian, itu adalah $1,000 hingga $1,500 dalam penjimatan kabel sebelum anda menyentuh tenaga kerja.



Pengimbang: Kabel berkadar CMP-boleh menggantikan CMR dalam sebarang aplikasi, tetapi sebaliknya adalah tidak benar. Pada projek-angkasa bercampur, penyeragaman pada CMP menghapuskan pengisihan, pelabelan dan laluan-penjejakan overhed. Kami telah melihat penyederhanaan inventori membayar premium bahan pada projek melebihi 150 kejatuhan. Untuk pesanan melebihi 50 kotak, harga berperingkat kami menutup jurang itu lagi. Minta sebut harga dengan campuran ruang anda dan kami akan mengira kedua-dua senario.



Masa utama standard kami ialah 5-7 hari perniagaan untukpesanan kabel plenum pukal. 72-hour》tersedia jika garis masa projek anda memerlukannya.

Keserasian PoE

Kabel plenum Cat6menyokong semua piawaian Power over Ethernet semasa melalui IEEE 802.3bt Type 4 pada 100 watt. Hadnya bukan penilaian plenum. Ia adalah tolok konduktor dan ketumpatan berkas.

Kebanyakan Cat6 menggunakan kuprum pepejal 23 AWG, yang mengendalikan PoE++ dalam had saluran 100-meter. Perhatikan 24 kabel AWG yang dipasarkan sebagai Cat6; ia memenuhi spesifikasi penghantaran tetapi menjana lebih banyak haba di bawah beban watt tinggi yang berterusan.

Ketumpatan ikatan menjadi kekangan pada penggunaan{0}}kuasa tinggi. TIA TSB-184-A mengesyorkan mengehadkan saiz berkas apabila menjalankan PoE melebihi 30 watt. Titik capaian suapan suis PoE++ 48-port pada kuasa penuh menolak 4,800 watt melalui satu laluan. Pada projek pusat data kami, kami telah menetapkan pemisahan berkas pada maksimum 24 kabel untuk PoE{11}} berjalan melebihi 50 meter.

CCA: Masalah Peringkat-Perolehan

Kuprum-aluminium berpakaian muncul dalam penyenaraian Cat6 murah yang mencurigakan, biasanya berharga 30-50% di bawah tembaga pepejal yang sah. Ia dilarang di bawah NEC untuk pendawaian komunikasi premis, spesifikasi TIA yang gagal dan mencipta mod kegagalan yang muncul beberapa bulan selepas pemasangan (truecable.com).

CCA mempunyai rintangan DC 55% lebih tinggi daripada tembaga. Di bawah beban PoE, rintangan itu bertukar kepada haba. Ujian Fluke DSX-8000 pada sampel CCA yang didokumenkan menunjukkan bacaan rintangan DC sebanyak 31 ohm terhadap had 21-ohm. Itulah kegagalan saluran automatik.

Pemeriksaan lapangan wujud: perbandingan berat, tanda jaket, pemeriksaan konduktor. Tetapi ini adalah kaedah pengesahan untuk menerima pasukan, bukan perlindungan perolehan. Penyelesaian peringkat-perolehan ialah kelayakan pembekal. Kami mendapatkan sumber secara eksklusif daripada pengilang dengan penyenaraian UL/ETL yang disahkan dan rantaian pengeluaran yang boleh diaudit. Setiap penghantaran termasuk dokumentasi pensijilan yang boleh dikesan. Apabila sebut harga daripada pembekal lain kelihatan 35% lebih murah daripada kami, kami biasanya boleh menerangkan dengan tepat apa yang tiada.

Kedudukan Jenama

Belden, CommScope dan Panduit muncul pada kebanyakan dokumen spesifikasi perusahaan. Program jaminan, kedalaman dokumentasi dan pensijilan saluran mereka membawa berat dalam-persekitaran sensitif pematuhan.

Kami bukan jenama itu. Kami adalah pengilang Shenzhen yang pasukan kejuruteraannya menjalankan setiap pesanan pukal melalui pengesahan penyenaraian UL sebelum pengeluaran bermula. Langkah itu menangkap ketidakpadanan spesifikasi, jurang dokumentasi dan kes kelebihan pematuhan sebelum ia menjadi masalah tapak kerja. Cadangan nilai kami ialah harga terus-kilang pada kabel yang memenuhi spesifikasi prestasi yang sama, dengan pakej dokumentasi yang memenuhi keperluan audit yang sama.

Untuk projek di mana spesifikasi mewajibkan jenama bernama, kami bukan pembekal anda. Untuk pasukan perolehan yang dinilai pada jumlah kos projek dan-kadar pemeriksaan lulus pertama, kami menyampaikan pada 20-35% di bawah alternatif berjenama tanpa menjejaskan jejak kertas pematuhan.

MOQ adalah satu bahagian. Kami tidak menghukum pesanan kecil dan kami tidak memerlukan komitmen sebelum anda menguji produk.

Dokumentasi Pemeriksaan

Pemeriksa bangunan memeriksa tanda jaket kabel terhadap lokasi pemasangan. Setiap kaki kabel yang dipasang mesti menunjukkan pengenalan pengilang, penetapan CMP atau CMR dan-tanda penyenaraian pihak ketiga. Kabel yang tidak ditanda atau dicetak tidak boleh dibaca akan dibenderakan tanpa mengira prestasi sebenar (ecmweb.com).



Berhenti api pada penembusan menerima penelitian yang sama. NEC 300.21 memerlukan penembusan tertutup melalui pemasangan-berkadar api. Penarafan kabel dan hentian api laluan adalah item pematuhan yang berasingan.



Kami menghantar pakej dokumentasi dengan setiap pesanan pukal: pengesahan penyenaraian UL, laporan ujian dan pensijilan pematuhan bahan. Jika pemeriksa meminta kertas kerja tambahan di tapak, kami membalas dalam masa 48 jam. Jika isu kelompok muncul selepas-pemasangan, kami mempunyai protokol penggantian yang didokumenkan dengan tetingkap respons yang ditentukan. Tanya kami mengenainya sebelum anda memesan.

Langkah Seterusnya

Hantarkan rakaman dan tarikh akhir projek anda kepada kami. Kami akan kembali dengan harga, masa utama dan soalan spesifikasi yang kami perlukan dijawab. Anda tidak perlu menyediakan senarai keperluan terlebih dahulu.

Tiada komitmen diperlukan. Dapatkan nombor, kemudian buat keputusan.
