Kabel Batang MPO: Jenis, Panjang dan Aplikasi Pusat Data

Pada tahun 2023, kami mengendalikan pengembangan pusat data untuk pelanggan perkhidmatan kewangan di Shenzhen. Belanjawan dihadkan kepada $185K. CommScope memetik $227K, FS.com masuk pada $156K. Kami akhirnya menggunakan batang MPO-12 OM4 FS.com yang digabungkan dengan panel tampalan CommScope, pendekatan bercampur yang mendarat pada $178K. Tiga bulan kemudian, sekumpulan kabel batang 30 meter mula menunjukkan turun naik kehilangan sisipan 0.15dB. Masa respons sokongan teknikal FS.com ialah 72 jam. CommScope ialah 6 jam. $49K yang kita simpan? Kira-kira $12K daripadanya digunakan untuk ujian tambahan dan kerja semula.



Projek itu mengubah cara saya berfikir tentang kabel batang MPO. Bukan pilihan bajet tidak berfungsi. Ia adalah bahawa anda perlu memahami dengan tepat dari mana penjimatan itu datang, perkara yang anda serahkan, dan senario mana yang mewajarkan membayar premium.

Logik Pemilihan Sebenar Di Sebalik Tiga Jenis MPO

MPO-12, MPO-16, MPO-24. Helaian spesifikasi membuat perbezaan jelas: 12 gentian, 16 gentian, 24 gentian. Tetapi keputusan perolehan tidak dibuat daripada helaian spesifikasi sahaja.

MPO-12masih mendominasi jumlah penghantaran. Kedua-dua 40G SR4 dan 100G SR4 dijalankan pada konfigurasi ini. Spesifikasi kerugian sisipan adalah Kurang daripada atau sama dengan 0.35dB untuk gred standard, Kurang daripada atau sama dengan 0.25dB untuk gred Elit. Kebanyakan pelanggan perusahaan kami masih menggunakan MPO-12, dan alasannya adalah mudah: 100G adalah lebih daripada mencukupi untuk rangkaian dalaman di luar industri internet, dan MPO-12 mempunyai rantaian bekalan paling matang dengan masa petunjuk yang paling boleh diramal.

Tetapi terdapat masalah dengan MPO-12 yang tidak banyak dibincangkan. 400G SR8 memerlukan 16 gentian. Jika anda menjalankan MPO-12, anda memerlukan penyelesaian dwi-penyambung, yang mengurangkan ketumpatan panel anda kepada separuh. Tahun lepas kami mempunyai pelanggan yang berkeras untuk menggunakan 400G dengan MPO-12 kerana mereka mempunyai dua ratus kabel dalam inventori. Panel tampalan tidak dapat mengendalikan ketumpatan. Mereka menambah dua lagi kabinet. Sewaan kabinet berjalan $8,400 setahun, jadi $25,200 dalam tempoh tiga tahun. Dua ratus kabel dalam inventori itu bernilai mungkin $15,000. Matematik tidak berjaya.

MPO-16mempunyai tujuan yang jelas: reka bentuk asli untuk 400G dan 800G. Satu kabel mengendalikan kesemua 8 lorong pemancar dan 8 penerimaan tanpa dwi penyambung. Perangkaian-belakang NVIDIA DGX H100 berjalan pada ini. Tangkapannya ialah MPO-16 menggunakan kedudukan kunci yang berbeza daripada MPO-12. Mereka tidak boleh ditukar ganti. Jika infrastruktur semasa anda adalah MPO-12 sepenuhnya dan anda ingin menggunakan 800G, anda sedang mencari pengkabelan semula.

Pendirian peribadi saya mengenai MPO-16 adalah konservatif. Dalam Q2 2024, kami menilai peralihan penuh kepada MPO-16 dan memutuskan untuk menentangnya. Tiga sebab. Pertama, pangkalan pelanggan utama kami belum mempunyai garis masa 800G yang kukuh lagi. Kedua, pilihan pembekal MPO-16 adalah lebih kurang 40% daripada MPO-12, yang mengehadkan leverage rundingan. Ketiga, pada masa penggunaan 800G benar-benar berlaku, pendekatan teknikal mungkin telah beralih lagi. Sama ada ini panggilan yang betul tidak akan jelas sehingga 2026.

MPO-24menyediakan aplikasi berketumpatan tinggi-dengan 24 gentian yang disusun dalam dua baris. Biasa dalam kelompok latihan AI kerana rak pelayan NVIDIA tunggal boleh memerlukan sehingga 384 gentian, dan MPO-24 meminimumkan kiraan panel tampalan. Dokumentasi teknikal Corning menyatakan bahawa pusat data AI menggunakan 10 kali gentian kemudahan tradisional (corning.com), angka yang sejajar dengan anggaran projek kami sendiri.

Membersihkan MPO-24 memang menyusahkan. Dua baris gentian bermakna apabila anda mengelap baris pertama dengan pen pembersih standard, habuk akan ditolak ke baris kedua. Penyelidikan daripada NTT-Teknologi Lanjutan menunjukkan bahawa 80% daripada kegagalan rangkaian gentian dikesan kembali kepada penyambung yang tercemar (ntt-at.com). MPO-24 menguatkan risiko itu. Prosedur standard semasa kami memerlukan peralatan pembersihan khusus untuk MPO-24, menjalankan kira-kira 3x ganda kos pembersihan MPO-12.

Perbandingan kos dan aplikasi merentas tiga jenis:

Pemilihan Panjang: Kos Ralat Pengukuran Lebih Daripada Yang Anda Jangkakan

Kabel batang datang-ditamatkan daripada kilang. Ini bermakna panjang perlu dimuktamadkan sebelum membuat pesanan, dan tiada margin untuk ralat.

Amalan standard kami sekarang adalah untuk mengukur laluan sebenar, tambah penimbal 15%, kemudian bulatkan ke bawah kepada panjang standard terdekat. Panjang standard biasanya 15m, 30m, 50m, 75m, 100m. Stok banyak, masa tunggu pendek. Contoh: laluan diukur ialah 38 meter, tambah 15% untuk 43.7 meter, pilih 50 meter. 6 meter tambahan menjadi gelung servis yang disimpan di atas kabinet. Berbanding dengan menempah kabel 45 meter tersuai dan menunggu 6 minggu, stok standard 50 meter tiba dalam 2 minggu. Penjimatan masa mewajarkan kos bahan yang kecil.

Had jarak berbeza dengan ketara antara mod berbilang dan mod tunggal, secara langsung mempengaruhi pemilihan jenis kabel batang:

400G SR8 maksima pada 100 meter pada OM4. Kami mempunyai pelanggan yang dua bangunannya terletak tepat 105 meter. Tambahan 5 meter itu memaksa mereka menggunakan penyelesaian mod tunggal, lebih daripada menggandakan kos transceiver. Sekiranya mereka mengetahui-jarak antara bangunan lebih awal, reka letak seni bina mungkin berbeza.

Aplikasi kabel batang mod tunggal sedang berkembang. Blog kejuruteraan Meta menyebut bahawa pengurangan kos transceiver mod tunggal telah menjadikannya lebih menjimatkan daripada berbilang mod dalam senario tertentu, kerana lebih sedikit gentian dan panel tampalan diperlukan (engineering.fb.com). Kami telah memerhatikan aliran ini sendiri: permintaan sebut harga MPO mod tunggal kami pada 2024 meningkat 67% berbanding 2023.

Aplikasi Pusat Data: Skala Menentukan Strategi Perolehan

Skala pusat data yang berbeza memerlukan pendekatan perolehan kabel batang MPO yang berbeza.

Kemudahan perusahaan kecil hingga sederhana-(50-200 kabinet)biasanya tertumpu pada 100G dengan kekangan bajet yang ketat. Untuk pelanggan ini, saya biasanya mengesyorkan stok standard MPO-12 OM4 tanpa gred Elit. Alasannya mudah: panjang pautan pendek bermakna belanjawan kehilangan sisipan adalah besar, dan premium Elite $30 setiap kabel tidak memberikan pulangan dalam senario ini. Mengenai pemilihan pembekal, FS.com dan Fibermall menawarkan nisbah harga-kepada prestasi yang kukuh dengan kualiti yang boleh diterima. Perlu diingat bahawa pemeriksaan masuk adalah penting. Pengalaman kami menunjukkan kumpulan FS.com memerlukan kerja semula kira-kira 5% pada setiap masa. Fibermall berjalan lebih baik sedikit sekitar 3%.

Pusat data serantau (200-1000 kabinet)melihat 400G menjadi keperluan arus perdana dan perlu mengambil kira pertumbuhan lebar jalur dalam tempoh 2-3 tahun akan datang. Untuk skala ini, kami biasanya mengesyorkan strategi hibrid: MPO-16 pada lapisan pensuisan teras untuk menyediakan 800G, MPO-12 pada lapisan akses untuk mengawal kos. Pembekal yang patut dipertimbangkan termasuk CommScope atau Panduit untuk kawalan kualiti yang lebih konsisten dan proses RMA yang lebih pantas. Respons RMA CommScope ialah 48 jam. Panduit berjalan 5-7 hari. Perbezaan itu mempengaruhi garis masa projek pada skala.

Pusat data skala besar dan AIberoperasi pada magnitud permintaan gentian yang berbeza sama sekali. Kluster latihan AI tunggal mungkin memerlukan puluhan ribu kabel batang, dengan keperluan kehilangan sisipan yang sangat ketat. 800G OSFP-Belanjawan kuasa optik XD dikekang sehingga 0.1dB kehilangan tambahan boleh menyebabkan ralat bit. Senario ini memerlukan gred Elit tanpa pengecualian dan pembekal perlu -satu jenama. Kami tidak melaksanakan projek secara langsung pada skala ini, tetapi daripada bida yang telah kami sertai, pemilihan pembekal untuk pelanggan ini biasanya terkunci kepada Corning, CommScope dan Panduit. Pilihan lain jarang mendapat pertimbangan.

Konfigurasi yang disyorkan mengikut senario aplikasi:

Analisis Kos Pemasangan: Buruh Adalah Perbelanjaan Sebenar

Kos perolehan kabel batang hanyalah puncak gunung ais. Perbelanjaan sebenar adalah buruh pemasangan, yang banyak pengiraan perolehan terlepas pandang.

Penyambungan medan tradisional mengambil masa 5-10 minit bagi setiap titik gabungan. Kadar juruteknik mahir adalah $60-80 sejam. Pautan 100-meter 12 gentian memerlukan 12 titik sambatan pada setiap hujung, 24 jumlah. Penyambungan sahaja mengambil masa 2-4 jam, menelan belanja $120-320 dalam buruh. Kabel batang yang telah ditamatkan adalah plug-and-play. Pautan yang sama dipasang dalam masa kurang dari 30 minit, $30-40 dalam tempoh bersalin.

Pengiraan ini tidak termasuk pelaburan peralatan yang diperlukan untuk penyambungan medan. Penyambung gabungan yang layak berharga $8,000-15,000. OTDR menjalankan $5,000-12,000. Peralatan ujian khusus MPO ialah $15,000-40,000. Melainkan projek itu sangat besar, pelunasan peralatan menjadikan penyambungan medan menjadi kurang menjimatkan.

Industri ini biasanya memetik 75% penjimatan masa pemasangan untuk-penyelesaian yang telah ditamatkan. Angka itu agak tepat. Statistik projek kami sendiri menunjukkan penjimatan masa antara 65% dan 80%, bergantung pada keadaan tapak dan tahap pengalaman kru.

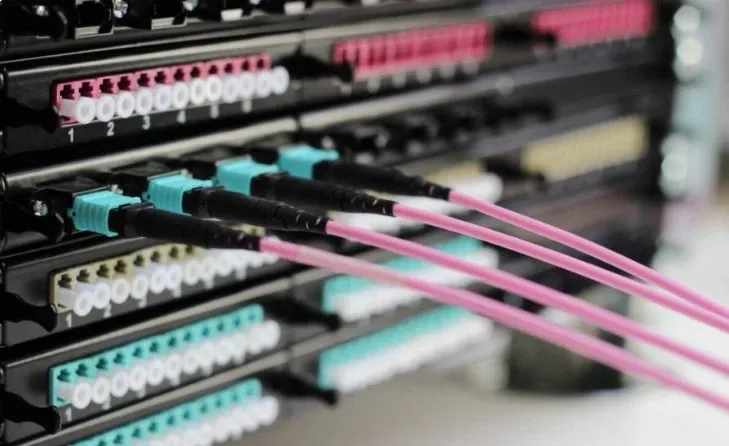

Konfigurasi Polariti: Jenis B Adalah Pilihan Paling Selamat

Konfigurasi kekutuban MPO terdapat dalam tiga kaedah: Jenis A, Jenis B, Jenis C. Ini kelihatan seperti perincian teknikal, tetapi memilih yang salah mewujudkan kegagalan yang amat sukar untuk didiagnosis.

Kami mempelajari pelajaran ini pada projek 2021. Kebanyakan kabel batang yang kami perolehi ialah Jenis B, tetapi beberapa kord tampalan Jenis A telah bercampur. Hasilnya ialah beberapa kord Jenis A itu mencemarkan keseluruhan kekutuban pautan. Isyarat optik dilalui, tetapi menghantar dan menerima pasangan adalah salah. Jurutera lapangan menghabiskan dua hari mencari masalah, di mana mereka mengesyaki transceiver, mengesyaki panel tampalan, malah mengesyaki kabel batang itu sendiri.

Sedikit perkataan mengenai pembekal. Tiada jawapan standard di sini kerana setiap projek mempunyai kekangan yang berbeza.

Keutamaan peribadi saya: stok standard melalui FS.com atau Fibermall untuk kelebihan harga yang jelas, dengan variasi kualiti diuruskan melalui pemeriksaan masuk. Panjang tersuai atau projek besar melalui CommScope atau Panduit, di mana sokongan teknikal dan proses RMA mewajarkan premium. Penyambung MTP US Conec benar-benar mengatasi prestasi MPO generik, tetapi perbezaan kos sebenar ialah kira-kira $12-15 bagi setiap kabel, bukan $50-100 yang disebut oleh sesetengah pengedar. Premium itu hanya masuk akal dalam senario mengawan kitaran tinggi seperti makmal ujian. Untuk sambungan batang statik, MPO generik berfungsi dengan baik.

Masa utama adalah satu lagi pembolehubah kritikal. Panjang standard biasanya mengambil masa 2-4 minggu. Panjang tersuai berjalan 4-8 minggu. Jika garis masa projek anda padat, pesan awal atau terima penyelesaian panjang standard. Rantaian bekalan secara relatifnya stabil pada separuh kedua 2024, tetapi sepanjang 2022-2023, banyak projek terpaksa melaraskan rancangan disebabkan kelewatan penghantaran.

Satu perkara terakhir: jelaskan sama ada harga adalah FOB atau DDP. Sebut harga FOB China kelihatan 30% lebih murah, tetapi selepas pelepasan kastam, penghantaran dan duti, penjimatan sebenar mungkin hanya 10%, dengan tambahan risiko kerosakan penghantaran. Bagi pelanggan Amerika Utara, pembekal dengan kehadiran gudang tempatan bernilai harga yang lebih tinggi sedikit untuk kelajuan tindak balas dan-sokongan selepas jualan.

*Data dan kajian kes di atas diambil daripada pengalaman projek kami sepanjang 2022-2024. Harga dan masa petunjuk berbeza mengikut wilayah dan tempoh masa. Sebut harga sebenar perlu diperolehi untuk projek tertentu. Untuk cadangan konfigurasi yang disesuaikan dengan projek tertentu, pasukan teknikal kami tersedia untuk penilaian.*
