● Penerangan:
Pemasangan kabel jenama MTP® ialah kord tampalan berbilang gentian yang sesuai untuk satah belakang berketumpatan tinggi dan penyelesaian PCB. Kord tampalan jenama MTP menawarkan sehingga 12 kali ganda ketumpatan kord tampalan tradisional, memberikan penjimatan ruang dan kos yang ketara.
● Permohonan:
Infrastruktur Pusat Data;
● Faedah & Ciri:
Gred gentian Corning OM3 (OS1/2 dan OM4 tersedia);
Batang kabel mikro 12, 24 dan 48 teras;
LSZH, jaket kabel OFNP;
Penyambung MTP® Perempuan (standard) dan Lelaki;
Kekutuban A (standard), B atau C;
Kilang ditamatkan dan diuji;
Kerugian sisipan yang rendah;
● Spesifikasi Penyambung Umum:
● Bahagian asas penyambung MTP®:
|
Jenis dan Warna |
Sisipan |
Optik |
Beroperasi |
|
Penyambung MTP® Elite® mod tunggal |
{{0}}.10 dB Biasa (Semua Gentian) 0.35 dB Maksimum (Serat Tunggal)1 |
>60 dB (Sudut 8 darjah Digilap)2 |
-40 darjah hingga 75 darjah |
|
Penyambung Standard MTP® mod tunggal |
{{0}}.25 dB Biasa (Semua Gentian) 0.75 dB Maksimum (Serat Tunggal)1 |
>60 dB (Sudut 8 darjah Digilap)2 |
-40 darjah hingga 75 darjah |
|
Penyambung Standard MTP® Multimod |
{{0}}.25 dB Biasa (Semua Gentian) 0.75 dB Maksimum (Serat Tunggal)1,3 |
>20 dB (0 darjah Digilap Rata)2,3 |
-40 darjah hingga 75 darjah |
|
1 ujian IL mengikut IEC 61300-3-4; |
|||
● Parameter Gentian:
|
barang |
Unit |
Spesifikasi |
|
Pelapisan Bukan Pekeliling |
% |
Kurang daripada atau sama dengan 2.0 |
|
Diameter Salutan |
μm |
245±10 |
|
Ralat Kepekatan Pelapisan-Salutan |
μm |
Kurang daripada atau sama dengan 1.0 |
|
Diameter Teras |
μm |
62.5±2.5 |
|
Diameter Pelapisan |
μm |
125±1.0 |

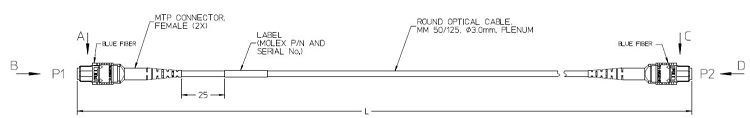

● Secara Individu Dengan Mata yang Menarik:

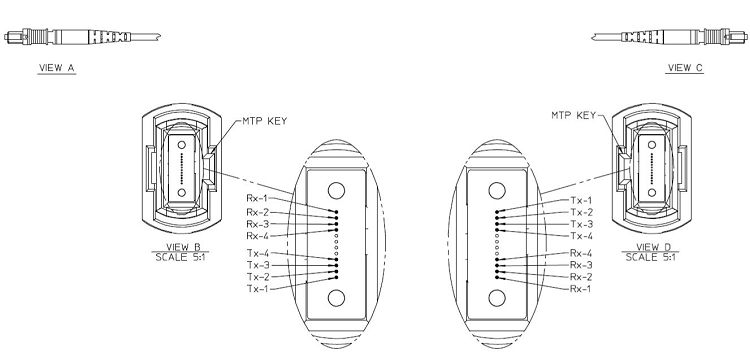

● Aplikasi biasa dan peta wayar:
● MTP Ketumpatan Tinggi®/Sistem Pengkabelan MPO Di Pusat Dada:
Terdapat beberapa konfigurasi untuk pemasangan kabel jenama MTP. Yang paling popular ialah penyambung jenama MTP kepada tampalan penyambung jenama MTP atau kabel batang yang menyambungkan kaset jenama MTP ke kaset jenama MTP yang lain. Atau, jika anda mempunyai panel penyesuai jenama MTP dipasang dalam panel tampalan, maka anda boleh menggunakan kabel jenama MTP ke kabel jenama MTP dalam kes itu juga.
Konfigurasi lain ialah penyambung jenama MTP kepada LC. Anda mempunyai satu penyambung jenama MTP pada satu hujung dan anda mempunyai pecahan (biasanya 3 kaki) 12 penyambung LC di sisi lain. Anda boleh menggunakan ini untuk beberapa aplikasi yang berbeza untuk kedua-dua hujung belakang dan hadapan. Dalam panel penyesuai jenama MTP, contohnya, anda boleh pasangkan satu penyambung jenama MTP ke bahagian belakang dan palamkan kabel jenama MTP ke kabel LC di hadapan dan minta sambungan 12 LC pergi ke peralatan anda. Atau, katakan anda mempunyai kaset jenama MTP yang anda ingin dinyalakan dengan menggunakan 12-panel penyesuai LC gentian. Palamkan setiap satu daripada 12 sambungan LC dalam panel penyesuai LC dan kemudian pasangkan palam sisi jenama MTP ke bahagian belakang kaset. Terdapat juga aplikasi lain, bergantung pada cara rangkaian anda disediakan. Tingkatkan kelajuan pemindahan anda dengan kabel multimod 10 Gig 50 Micron atau tingkatkan jarak isyarat anda boleh bergerak menggunakan mod tunggal. Kabel boleh dibina daripada gentian reben, kabel pemasangan tiub longgar faktor bentuk kecil, atau kabel trunking subkumpulan. Pilihan anda hanya terhad oleh aplikasi anda.
Untuk mengulangi, pemasangan kabel jenama MTP boleh menjadi Multimode dan Singlemode, dan terdapat juga pilihan selamat berkunci. Hubungi kami hari ini jika anda tidak pasti tentang perkara yang anda perlukan dan kami berbesar hati untuk membantu anda.
