●Gambaran keseluruhan
sifat produk: Barisan pengeluaran pelompat gentian optik
Tempat pembuatan produk: China
Jenama: FOCC dan kilang OEM
Tempat penghantaran: Shenzhen
Pembungkusan: pembungkusan eksport standard
Pengangkutan: pengangkutan laut, pengangkutan darat, pengangkutan udara, penghantaran ekspres, lain-lain
Kami akan memberikan bimbingan teknikal sepanjang keseluruhan proses sehingga syarikat anda mahir dalam mengendalikan peralatan untuk menghasilkan produk berkualiti tinggi dan berkelayakan. Pengeluaran kord patch gentian optik dibahagikan kepada langkah-langkah berikut:
Langkah 1: Potong kabel gentian optik
Peralatan yang digunakan: Mesin pemotong gentian optik automatik
Mesin pemotong kabel optik automatik ialah peralatan khas yang digunakan untuk memotong, menggulung dan mengukur kabel optik. Mesin pemotong kabel automatik boleh memotong dan menggulung kabel dengan spesifikasi yang berbeza pada panjang tertentu dan memasangnya ke dalam gelang. Mesin pemotong kabel automatik mempunyai kelebihan panjang yang tepat, pemotongan dan penggulungan bersepadu, dan automasi.
Mesin pemotong kabel optik automatik ialah peralatan khas standard yang direka khas untuk pengeluaran. Ia boleh digunakan pada kabel optik dari ø0.9 hingga ø6 (termasuk kabel optik berperisai di bawah ø4). Pemangkas benang automatik menggunakan sistem pengendalian mesin manusia berwarna dalam bahasa Cina dan Inggeris. Menggabungkan kelebihan produk serupa di dalam dan luar negara, pemangkas benang automatik menambah satu set fungsi pemprosesan automatik maklum balas data. Ketepatan panjang pemangkasan benang bertambah baik, dan ia mempunyai fungsi pengambilan benang automatik. Kabel, pemotongan automatik dan perlindungan kabel, mesin pemotong kabel automatik dan fungsi penggantungan perantaraan. Tetapan panjang dan kelajuan adalah fleksibel dan kecekapan pengeluaran adalah tinggi.
|
Voltan
|
AC220V
|
|
Kekerapan
|
50Hz
|
|
kuasa
|
550W
|
|
Berat badan
|
125Kg
|
|
Cara kawalan
|
skrin sentuh
|
|
Kabel pemotongan dia
|
({{0}}.9‒ 6 .0)MM simplex atau kabel optik dupleks
|
|
Panjang pemotongan kabel
|
Kurang daripada atau sama dengan 450mtr
|
|
Toleransi panjang
|
3‰
|
|
Kelajuan pemotongan
|
0.1-1.6m/s
|
|
Cara pelepasan kabel
|
Automatik
|
|
Cara mengumpul kabel
|
Pautan roda berganda
|
Langkah 2: Memikat kepingan dan menanggalkan gentian
|
Saiz luar
|
750 * 660 * 800 (MM)
|
|
Kecekapan kerja
|
1500-1800PCS/H
|
|
Voltan
|
220v
|
|
Tekanan udara
|
0.8mpa
|
|
Berat badan
|
95kg
|
|
Saiz luar
|
620*240*220(MM)
|
|
Elektrik
|
AC 220-240V
|
|
Kuasa yang dinilai
|
65W
|
|
Tekanan udara terkadar
|
0.5-0.8MPa
|
|
Kecekapan kerja
|
>1200pcs/J
|
1. Letakkan bahagian penyambung pada kabel gentian optik
2. Gunakan penjalur sarung gentian optik untuk menanggalkan sarung kabel optik.
3. Kemudian gunakan penarik Miller untuk menanggalkan pelapisan dan salutan gentian optik.
Langkah 3: Sembuhkan gam epoksi
Keperluan peralatan: ketuhar, gam resin epoksi, picagari pneumatik, emparan
Kad kawalan yang dibangunkan dengan teliti menjadikan robot pendispensan tiga paksi siri F sebagai peralatan pendispensan tiga paksi CNC yang benar-benar pintar, sesuai untuk laluan pendispensan SC FC LC ST E2000 MU. (Pengapit bukan standard perlu dibeli secara berasingan) Sesuai untuk pendispensan automatik ferrules seramik. Mesin ini dilengkapi dengan butang kawalan jarum, yang lebih mudah untuk nyahpepijat daripada produk yang serupa.
|
Skala suntikan X/Y/Z(mm)
|
200/200/50
|
Mod memandu
|
Tali pinggang segerak + rel panduan linear ketepatan
|
|
Pemuatan maksimum Y-AXIS / Z-AXIS
|
8kg/3kg
|
Fungsi pampasan gerakan
|
3 paksi (mana-mana laluan dalam 3Droom)
|
|
Kelajuan gerakan X&Y / Z (mm/sec)
|
0.1~800/350
|
Edit mod
|
Panel pengendalian / PC
|
|
Penguraian
|
0.01mm/Paksi
|
Antara muka kawalan luar
|
RS232
|
|
Ulang ketepatan
|
+/-0.02mm/200
|
Input elektrik
|
AC110/220V (pilih suis dalaman) 300W
|
|
Mod rakaman program
|
100 kumpulan, 4000 mata / kumpulan
(sokonganflashmemoryCOPY)
|
Suhu persekitaran kerja
|
5-40 darjah
|
|
Menunjukkan mod
|
Panel pengendalian LCD(320×240)
|
Kelembapan persekitaran tempat kerja
|
20-90%
|
|
Motor
|
Motor ketepatan tinggi langkah mikro dari Jepun
|
Saiz (WxDxH mm)
|
413×439×534
|
|
Mod pengendalian
|
Titik ke titik/garisan berterusan
|
Berat (kg)
|
28
|
|
Voltan
|
AC{0}}V
|
|
Kekerapan
|
50% 2f60Hz
|
|
kuasa
|
1100W
|
|
Ketepatan suhu
|
±2 darjah
|
|
Jenis kawalan suhu
|
Jenis elektrik
|
|
Saiz
|
150 * 280 * 440 (MM)
|
|
Berat badan
|
15kg
|

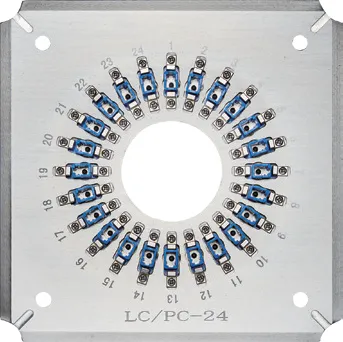

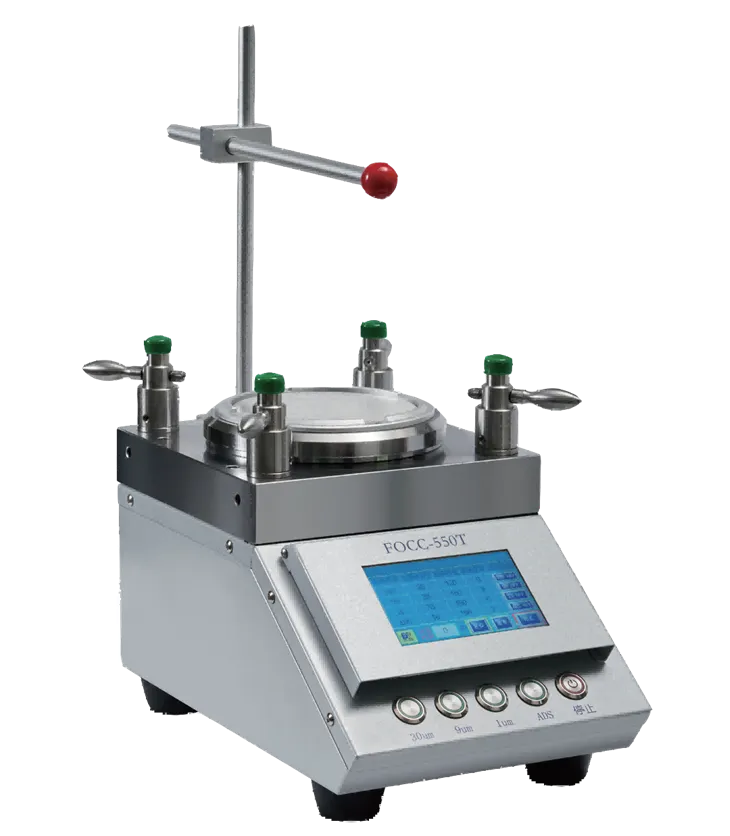

Langkah 4: Mengelim dan Menggilap
●Boleh memproses pelbagai penyambung gentian optik standard: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC, FC/APC, SC/APC, MTRJ, E2000, dsb.
●Kelajuan pengisaran (0-200RPM), masa pengisaran dan bilangan cakera pengisaran boleh ditetapkan pada bila-bila masa. Casis pengisaran ialah 127mm, dan pemacu motor tanpa berus stepper DC menjadikan prestasi peralatan lebih stabil.
●Koordinasi mekanikal berketepatan tinggi, putaran bebas dan revolusi adalah konsisten dengan pergerakan, memastikan keseragaman dan konsistensi kualiti pengisaran.
●Prestasi kalis air produk yang dipertingkatkan dan reka bentuk struktur profesional memastikan keselamatan dan kebolehpercayaan peralatan.
●Menggunakan air untuk mengisar, tetapan manusiawi menyediakan prasyarat yang baik.
●Menekan, memunggah dan menggantikan pengapit dan cakera pengisar adalah mudah dan cepat.
●Kualiti pemprosesan adalah stabil dan kadar pembaikan adalah rendah.
●Kecekapan pengeluaran yang tinggi (beberapa unit boleh diselaraskan untuk membentuk barisan pengeluaran).
●Bahan habis dijimatkan dan kos pengisaran adalah rendah.
|
Saiz mesin
|
390 * 240 * 580 (MM)
|
|
Persekitaran kerja
|
Suhu 10 darjah -40 darjah
|
|
Kelembapan relatif
|
15%-85%
|
|
Bising tanpa beban
|
<50db
|
|
Getaran
|
Bekerja 0.25g 5-100Hz 10min
Berhenti 0.50g 5-100Hz 10min
|
|
Kesan boleh diterima
|
50mm jatuh (satu sisi menyentuh tanah)
|
|
Voltan
|
220-230VAC 50Hz/60Hz
|
|
kuasa
|
115W
|
|
Kelajuan putaran
|
0-200r/min
|
|
Suhu persekitaran adalah antara
|
-40 darjah -85 darjah
|
|
Kelembapan relatif
|
15%-85%
|
|
getaran
|
1.0g5-100Hz45min
|
Pembersih diperbuat daripada mesh keluli tahan karat dan argon yang dikimpal untuk meningkatkan kesan pembersihan.
Tangki pembersihan diperbuat daripada keluli tahan karat berkualiti tinggi dan dicop sekali gus. Tiada kimpalan dan ia mempunyai prestasi kalis air yang lebih baik.
Menggunakan komponen import berkualiti tinggi, kecekapan penukaran kuasa ultrasonik adalah tinggi, kuasa kuat, dan kesan pembersihan adalah baik.
|
Dalam saiz slot
|
300 * 240 * 150 (MM)
|
|
Dimensi
|
330 * 270 * 310 (MM)
|
|
Dalam kapasiti tangki
|
9000ml
|
|
Voltan bekalan kuasa
|
AC220~240V 50/60Hz
|
|
Kekerapan operasi
|
40KHZ
|
filem penggilap
30UM-9UM-1UM-ADS. Empat filem penggilap digilap dalam empat langkah pada empat mesin penggilap.
Langkah 5: Periksa muka hujung ferrule
Meter muka hujung definisi tinggi bersepadu
Pengesan muka hujung gentian optik FOCC-400G dilengkapi dengan monitor imej yang sangat stabil (skrin paparan 10'').
Digunakan khas untuk mengesan kualiti pengisaran, kebersihan atau pelbagai kecacatan yang dihasilkan semasa penggunaan muka hujung penyambung gentian optik berbilang saluran.
Sangat sesuai untuk pengesanan pelompat gentian optik MTRJ, MPO, FC, APC dan berbilang teras dan 8-darjah APC yang lain. Ia boleh digunakan untuk mengesan optik mod tunggal (SM), berbilang mod (MM) biasa. penyambung gentian, penyambung gentian optik pengekalan polarisasi (PM) dan penyambung gentian optik khas lain.
Model sambungan penyambung yang boleh diuji termasuk: FC/PC, FC/APC, SC/PC, SC/APC, ST/APC, LC/PC, LC/APC, MU, MTRJ, MPO, FA, dsb.
Instrumen ini sangat jelas dan boleh membesar sehingga 400 kali.
|
voltan
|
DC12V
|
|
keuntungan
|
400 kali
|
|
Sumber cahaya tambahan
|
Blu-ray
|
|
Paparan tambahan
|
10 inci
|
|
berat badan
|
4Kg
|
|
Kaedah operasi
|
Manual
|
Langkah 6: Uji Kehilangan Sisipan dan Kehilangan Pulangan
Keperluan Peralatan: Penguji sisipan & kehilangan pemulangan
Versi FOCC-9502 yang dinaik taraf bagi penguji kehilangan pulangan sisipan dibangunkan oleh FOCC dengan pengalaman pengeluaran dan ujian bertahun-tahun dalam komponen pasif gentian optik dan instrumen ujian komunikasi optik, dan dengan menggunakan sepenuhnya kelebihan domestik dan asing. instrumen dan menggabungkannya dengan keperluan pelanggan domestik. Alat pengesan cahaya ketepatan. Ia digunakan secara meluas dalam ujian kehilangan sisipan dan kehilangan pulangan kabel gentian optik, komponen pasif optik dan sistem komunikasi gentian optik. Ia adalah instrumen ujian asas dan ideal yang digunakan oleh pengilang, institusi penyelidikan saintifik dan pengendali untuk ujian pengeluaran, penyelidikan dan pembangunan serta penyelenggaraan pembinaan kejuruteraan.
Tetapan nilai penggera kehilangan sisipan yang unik dan paparan warna yang berbeza sangat meningkatkan kecekapan ujian. Operasi mudah dan reka bentuk litar super berkuasa, pengesanan tepat, analisis dan pemprosesan julat dinamik yang besar dan isyarat lemah. Pautan panjang gelombang antara modul meter kuasa dan modul sumber cahaya mengurangkan langkah pengendalian dengan ketara. Penyambung sumber cahaya yang unik boleh ditanggalkan, reka bentuk yang mudah dan bersih, serta menyediakan meter kuasa yang komprehensif. Konfigurasi antara muka.
|
Voltan
|
180-260V AC 50Hz
|
|
Suhu kerja
|
+10 darjah - +40 darjah
|
|
Saiz
|
3U * 235 * 380 (mm)
|
|
Berat badan
|
<5kg
|
|
Panjang gelombang bekerja
|
850-1700nm
|
|
Skala ujian
|
+5dB--80dB
|
|
Menguji ketepatan
|
0.25dB
|
|
Kestabilan output
|
0.03 db/8jam (@ 25 darjah )
|
|
Jenis antara muka
|
FC/APC
|
|
Log resolusi paparan
|
0.001dB
|
|
Kelinearan (Terbina dalam)
|
±{{0}}.04dB(+3~-55dBm) ±0.08dB(-55~-65dBm) ±0.2 dB(-65~-75dBm)
|
|
Mod ujian
|
Lineariti dan bukan lineariti
|
Langkah 7: Periksa semula muka akhir ferrule seramik sebelum pembungkusan
Mesin pembalut automatik
|
voltan
|
AC220V
|
|
|
Kekerapan kuasa
|
50HZ/60HZ
|
|
|
kuasa undian
|
80W
|
|
|
Spesifikasi penggulungan dawai ikat
|
Panjang ikatan dawai
65-100mm
75-120mm
120-160mm
|
Gunakan spesifikasi diameter wayar
Gunakan diameter φ5-25mm
Gunakan diameter φ15-30mm
Gunakan diameter φ25-45mm
|
|
Bilangan gegelung
|
Boleh ditetapkan sendiri (3-5 giliran)
|
|
|
Tali leher
|
Teras besi bergetah
|
|
|
alat pelindung
|
Fius, penggera kerosakan dan penutupan
|
|
|
Dimensi
|
45 * 390 * 580 (MM)
|
|
|
Berat badan
|
45KG
|
|
Anda boleh merujuk video ini untuk anggaran proses pengeluaran.
