Panduan ini bertujuan untuk perancang rangkaian pertahanan, penyepadu sistem, jurutera perolehan dan pembeli yang menilai pemasangan kabel gentian optik lasak untuk persekitaran ketenteraan dan aeroangkasa.
Rangkaian pertahanan moden membawa suapan video, data radar, arahan-dan-kawalan trafik serta komunikasi yang disulitkan merentas medan perang, kapal, pesawat dan pemasangan tetap. Kabel gentian optik tentera mesti melakukan lebih daripada menghantar cahaya. Ia mesti bertahan daripada lumpur, pasir, kabus garam, penggunaan berulang, getaran dan pengendalian medan - dan masih memberikan prestasi yang boleh dipercayai pada masa kritikal-misi.
Panduan ini menerangkan perkara yang membezakan kabel gentian optik tentera selain daripada gentian komersial, meliputi jenis kabel utama dan pilihan penyambung, berjalan melalui aplikasi pertahanan sebenar, dan menyediakan rangka kerja praktikal untuk memilih pemasangan kabel yang sesuai untuk profil misi anda.
Apakah Kabel Gentian Optik Tentera?
Kabel gentian optik tentera ialah kabel optik lasak yang direka bentuk untuk pertahanan, aeroangkasa, tentera laut, kenderaan dan persekitaran komunikasi taktikal. Seperti semua kabel gentian optik, ia menghantar data sebagai cahaya melaluigentian optik. Perbezaannya terletak pada tahap perlindungan mekanikal, rintangan alam sekitar, keteguhan penyambung, dan kesediaan penggunaan terbina dalam setiap lapisan kabel.
Rangkaian gentian komersial standard berfungsi untuk bangunan, pusat data dan laluan telekom dalam keadaan terkawal. Sistem gentian ketenteraan menghadapi realiti yang berbeza: kakitangan lapangan menyeret kabel merentasi tanah yang kasar, penyambung yang dipadankan dalam hujan atau habuk, kabel yang disalurkan melalui petak kenderaan yang ketat, atau pemasangan dililit pada kekili taktikal dan digunakan semula selepas setiap misi. Pembinaan kabel, bahan jaket, anggota kekuatan, penyambung, dan keperluan ujian mesti mencerminkan keadaan operasi sebenar tersebut.
Dalam praktiknya, kabel gentian optik-gred tentera boleh berfungsi sebagai kabel pemasangan tetap di pusat arahan, kabel taktikal yang boleh digunakan di medan perang, kabel berperisai di sepanjang perimeter, kabel papan kapal di dalam kapal tentera laut atau adatpemasangan kabel gentian optikdibina di sekitar keperluan platform tertentu.
Mengapa Rangkaian Pertahanan Memilih Gentian Daripada Tembaga
Empat ciri menjadikan kabel gentian optik sebagai medium penghantaran pilihan untuk komunikasi ketenteraan.
Jalur lebar tinggi pada jarak jauh.
Fiber menyokong pemprosesan data yang diperlukan untuk-video masa sebenar, pemprosesan radar, gabungan penderia dan pautan digital selamat - selalunya pada jarak yang kuprum memerlukan pengulang atau mengalami kemerosotan isyarat yang tidak boleh diterima. ThePersatuan Gentian Optikambil perhatian bahawa gentian mod tunggal-khususnya boleh membawa isyarat sepanjang beberapa kilometer dengan pengecilan minimum.
Kekebalan gangguan elektromagnet.
Persekitaran pertahanan secara elektrik bermusuhan. Radio, pemancar radar, sistem peperangan elektronik, penjana dan sistem kuasa kenderaan menghasilkan EMI yang boleh mengganggu-pautan data berasaskan tembaga. Gentian kaca sememangnya kebal terhadap gangguan elektromagnet, menjadikannya jauh lebih dipercayai dalam persekitaran ini.
Pengurangan berat badan.
Kabel gentian optik beratnya jauh lebih rendah daripada kabel tembaga yang setara. Untuk pesawat, UAV, kit taktikal, kenderaan darat dan sistem komunikasi mudah alih manusia-, setiap kilogram yang disimpan meningkatkan mobiliti, kapasiti muatan dan julat operasi.
Ciri keselamatan lapisan-fizikal.
Gentian optik tidak memancarkan isyarat seperti yang dilakukan oleh konduktor kuprum, dan mengetik pautan gentian tanpa menyebabkan kehilangan isyarat yang boleh dikesan secara teknikalnya sukar. Walaupun keselamatan rangkaian sentiasa bergantung pada penyulitan, kawalan akses dan reka bentuk sistem, gentian menyediakan lapisan penghantaran fizikal yang lebih kuat. Jabatan Pertahanan AS telah lama mengiktiraf hartanah ini dalam garis panduan infrastruktur komunikasinya.
Komponen Teras Sistem Gentian Optik Tentera
Penyelesaian gentian optik tentera yang lengkap melibatkan lebih daripada sekadar kabel. Sistem yang boleh dipercayai biasanya termasuk kabel, penyambung, pemasangan-pratama, panel tampalan, penukar media, transceiver, peralatan ujian dan aksesori pengurusan kabel. Setiap komponen mesti dipilih untuk bekerja bersama di bawah keadaan persekitaran dan operasi yang sama.
Kabel dan Pemasangan Kabel
Kabel membentuk tulang belakang fizikal pautan. Ia mungkin mengandungigentian mod-tunggal, gentian pelbagai mod, atau konfigurasi hibrid yang menggabungkan kedua-duanya. Bergantung pada aplikasi, kabel mungkin menggunakan-gentian penimbal yang ketat, tetulang benang aramid, perisai logam atau-bukan logam, jaket luar lasak atau bahan penyekat-air.
Pemasangan kabel ialah kabel siap dengan kilang penyambung-dipasang pada satu atau kedua-dua hujungnya. Untuk program pertahanan, pemasangan pra-yang telah ditamatkan mengurangkan masa pemasangan medan dan menghapuskan kebolehubahan penamatan medan - terutamanya apabila pemasangan telah dikilang-diuji mengikut piawaian optik dan mekanikal yang didokumenkan.
Nota kejuruteraan:Jika pasukan anda perlu menggunakan dan mendapatkan semula pemasangan kabel yang sama berulang kali, nyatakan binaan yang serasi-kekili, pelepasan terikan yang diperkukuh pada penyambung dan bahan jaket yang tahan lelasan daripada belitan berulang. Kabel yang berprestasi baik secara optikal tetapi gagal selepas tiga penggunaan kerana jaket menyahlamina atau retak pelega terikan penyambung tidak sesuai untuk kegunaan taktikal.
Penyambung Gentian Optik Tentera
Penyambung adalah titik yang paling terdedah dalam pautan gentian optik. Habuk, calar, penjajaran yang lemah, kemasukan lembapan dan kitaran mengawan berulang semuanya merendahkan prestasi. tenterapenyambung gentian optikbiasanya menampilkan perumah lasak, pengedap alam sekitar, pelepasan terikan bersepadu dan reka bentuk yang dinilai untuk keadaan medan.
Dua kategori utama - rasuk diperluas dan sentuhan fizikal - melibatkan pertukaran yang berbeza secara asasnya. Pilihan penyambung harus didorong oleh senario penggunaan, risiko pencemaran, kekerapan mengawan dan belanjawan pautan, bukan dengan kebiasaan atau kebiasaan sahaja.
Panel Tampalan dan Pengurusan Kabel
Di pusat arahan, tempat perlindungan, kenderaan, dan bilik komunikasi papan,panel tampalan dan penutup penamatmengatur sambungan gentian dan melindungi titik sambatan. Untuk penempatan medan sementara, kekili taktikal dan beg galas penempatan membolehkan peletakan dan pengambilan kabel pantas.
Pengurusan kabel yang baik mengurangkan kerosakan semasa operasi, memudahkan penyelesaian masalah dan memanjangkan hayat perkhidmatan kabel. Untuk sistem taktikal, prosedur pengambilan dan penyimpanan adalah penting seperti prosedur pemasangan.
Transceiver dan Penukar Media
Kebanyakan sistem pertahanan memerlukan pautan gentian untuk antara muka dengan suis Ethernet, penghala, radio, kamera, penderia atau peralatan berasaskan tembaga-warisan.Transceiver gentian optikdan penukar media merapatkan antara muka ini.
Apabila memilih transceiver, sahkan keserasian panjang gelombang, kadar data, antara muka penyambung, julat suhu operasi, input kuasa, faktor bentuk dan saling kendali dengan seni bina rangkaian sebelum membuat pesanan. Transceiver tidak sepadan adalah salah satu punca paling biasa kegagalan pautan semasa penyepaduan sistem.
Peralatan Pemeriksaan, Pembersihan dan Ujian
Pautan gentian yang boleh dipercayai bergantung pada muka hujung penyambung yang bersih dan prestasi optik yang disahkan. Skop pemeriksaan, kit pembersihan, meter kuasa optik, sumber cahaya, pengesan kerosakan visual dan peralatan OTDR adalah penting untuk penerimaan pemasangan, penyelenggaraan berkala dan pengesahan-pasca penggunaan.
Untuk sistem kritikal-misi, ujian hendaklah dibina ke dalam aliran kerja - tidak dianggap sebagai langkah penyelesaian masalah selepas sesuatu gagal. Thealat pemeriksaan dan ujian yang betulboleh bermakna perbezaan antara mencari penyambung yang tercemar dalam dua minit dan menghabiskan dua jam mengesan kerosakan pautan.
Jenis Kabel Gentian Optik Tentera
Aplikasi pertahanan yang berbeza memerlukan reka bentuk kabel yang berbeza. Jadual di bawah menyediakan perbandingan-tahap tinggi bagi tiga kategori kabel utama yang digunakan dalam persekitaran tentera.
| Ciri | Kabel Gentian Taktikal | Kabel Gentian Berperisai | Papan Kapal / Kabel Gentian Aeroangkasa |
|---|---|---|---|
| Penggunaan utama | Pengerahan dan pengambilan semula medan pantas | Pemasangan tetap atau separa-kekal dengan bahaya mekanikal | Tentera laut, pesawat, UAV dan platform kenderaan |
| Kekuatan utama | Fleksibel, ringan, cepat digunakan | Rintangan tinggi, lelasan dan tikus | Padat,{0}}tahan getaran, platform-layak |
| Had utama | Kurang perlindungan mekanikal daripada kabel berperisai | Lebih berat dan kurang fleksibel | Memerlukan platform-kelayakan dan dokumentasi khusus |
| Penyambung biasa | Rasuk dikembangkan atau sentuhan fizikal lasak | Sentuhan fizikal standard atau lasak | MIL-DTL-gaya 38999 atau khusus platform |
| Gaya penyebaran | Kekili, beg galas atau tangan-digunakan | Terkubur, saluran atau permukaan-dilekapkan | Dihalakan melalui petak, laluan perlumbaan, atau saluran |
Kabel Gentian Optik Taktikal
Kabel gentian taktikal direka untuk penggunaan pantas dan mendapatkan semula - selalunya oleh askar yang bekerja dalam keadaan medan dengan masa terhad dan tiada peralatan sambatan. Ia menghubungkan pos arahan, tempat perlindungan mudah alih, nod sensor, menara sementara, sistem pengawasan dan nod rangkaian medan.
Kabel taktikal-yang direka dengan baik harus ditanggalkan dengan bersih daripada gelendong, terletak rata di atas tanah yang tidak rata, menahan remuk di bawah trafik pejalan kaki atau lintasan kenderaan dan bertahan dalam gulung semula tanpa berbelit. Untuk pos arahan medan sementara, kelajuan penggunaan dan kawalan pencemaran penyambung biasanya lebih penting daripada penampilan kabel atau warna jaket.
Kabel Gentian Optik Berperisai
Kabel gentian berperisai menambah lapisan perlindungan fizikal - biasanya pita keluli, dawai keluli atau perisai beralun - untuk melindungi daripada penghancuran, lelasan, kerosakan tikus dan pengendalian kasar. Ia digunakan apabila laluan kabel melalui kawasan yang mempunyai bahaya mekanikal, dalam pemasangan tertimbus atau dalam larian luar separa-kekal di kemudahan tentera.
Pertukaran adalah berat dan fleksibiliti. Sebuah perisaipemasangan kabel luaryang melindungi daripada serangan backhoe mungkin terlalu kaku untuk laluan ketat dalam kenderaan atau terlalu berat untuk dibawa oleh pasukan padang dua-orang. Padankan tahap perlindungan dengan ancaman sebenar, bukan andaian-terburuk.
Papan Kapal dan Kabel Gentian Aeroangkasa
Kapal tentera laut, pesawat, UAV, kenderaan darat dan platform autonomi mengenakan kekangan yang melampaui perlindungan mekanikal. Persekitaran ini melibatkan ruang laluan yang ketat, pendedahan kepada bahan api dan cecair hidraulik, suasana garam, getaran berterusan, kejutan mekanikal dan belanjawan berat yang ketat.
Untuk aplikasi papan kapal, kabel layak di bawahMIL-PRF-85045mesti lulus ujian untuk rendaman bendalir, kejutan haba, penjanaan asap, perambatan nyalaan, ketoksikan, penyekatan air garam dan faktor persekitaran yang lain. Diameter kabel, bahan jaket, penarafan nyalaan, jejari lentur dan daya pengekalan penyambung boleh sama kritikal dengan prestasi optik dalam aplikasi ini.
Satu-Mod vs Multimode Gentian untuk Aplikasi Pertahanan
Memilih antara mod tunggal-dan gentian berbilang mod ialah salah satu keputusan pertama dalam mana-mana reka bentuk sistem gentian optik tentera. Jadual di bawah meringkaskan perbezaan utama yang berkaitan dengan pembeli pertahanan.
| Parameter | Gentian Mod-Tunggal | Gentian Multimod |
|---|---|---|
| Diameter teras | ~9 µm | 50 µm atau 62.5 µm |
| Panjang gelombang biasa | 1310 nm dan 1550 nm | 850 nm dan 1300 nm |
| Jarak maksimum | Berpuluh-puluh kilometer tanpa pengulang | Beratus-ratus meter hingga ~2 km bergantung pada kadar data |
| Kapasiti lebar jalur | Berkesan tidak terhad untuk sistem semasa | Terhad oleh penyebaran modal; berbeza mengikut kelas OM |
| Sumber cahaya | Laser atau diod laser | VCSEL atau LED |
| Kos pemancar | Lebih tinggi setiap unit | Lebih rendah setiap unit |
| Terbaik untuk | Pautan-tulang belakang jarak jauh,-tangkai berkelajuan tinggi, kebolehskalaan masa hadapan | Pautan-jarak pendek dengan peralatan yang serasi sudah tersedia |
gunagentian mod-tunggaluntuk-pautan tulang belakang jarak jauh,-batang jalur lebar tinggi dan sistem yang memerlukan ruang kepala untuk peningkatan kadar data masa hadapan. gunagentian pelbagai moduntuk larian yang lebih pendek di mana transceiver dan infrastruktur sedia ada menyokongnya, dan jarak pautan berada dalam julat berbilang mod.
Jangan campurkan gentian mod tunggal-dan berbilang mod dalam pautan yang sama melainkan sistem direka bentuk khusus untuk operasi hibrid. TheRujukan Persatuan Gentian Optik mengenai jenis gentianmenyediakan panduan terperinci tentang klasifikasi gentian dan kegunaannya.
COTS lwn Perhimpunan Kabel Tersuai
Komersial di luar--himpunan rak berfungsi apabila keperluan adalah standard, garis masa padat dan persekitaran penggunaan dikawal. Apabila projek memerlukan kiraan gentian tertentu, panjang tersuai, gabungan penyambung tertentu,-bahan jaket bukan standard, pelabelan khas atau konfigurasi gelendong yang unik, pemasangan tersuai adalah jalan yang lebih baik.
Bagi pembeli pertahanan, "custom" tidak bermakna mahal atau rumit. Ini bermakna pemasangan dibina berdasarkan profil misi sebenar - dan bukannya memaksa sistem untuk menyelesaikan perkara yang ada dalam stok. Pemasangan tersuai yang ditentukan dengan betul selalunya mengurangkan masalah penyepaduan dan kegagalan medan berbanding dengan menyesuaikan produk generik.
Pilihan Penyambung Gentian Optik Tentera
Pilihan penyambung secara langsung mempengaruhi kebolehpercayaan pautan, beban penyelenggaraan dan jumlah kos kitaran hayat. Kedua-dua kategori utama memenuhi keperluan operasi yang berbeza.
| Ciri | Penyambung Rasuk Dikembangkan | Penyambung Kenalan Fizikal |
|---|---|---|
| Prinsip operasi | Kanta mengembang dan menyelaraskan rasuk merentasi celah udara | Muka hujung gentian digilap ditekan ke dalam sentuhan langsung |
| Toleransi pencemaran | Lebih tinggi - kurang sensitif kepada zarah kecil | - zarah yang lebih rendah pada muka hujung secara langsung menjejaskan isyarat |
| Ketahanan kitaran mengawan | Lebih sesuai untuk mengawan lapangan yang kerap | Cemerlang jika diselenggara dengan betul; sensitif kepada mengawan kotor berulang |
| Kehilangan sisipan | Biasanya lebih tinggi daripada-penyambung PC yang diselenggara dengan baik | Lebih rendah apabila bersih dan digilap dengan betul |
| Persekitaran terbaik | Sambungan medan menggunakan luar, berdebu, basah, taktikal atau tinggi-. | Bilik peralatan yang dilindungi, pemasangan tetap, persekitaran terkawal |
| Keperluan pembersihan | Kurang kritikal antara mengawan | - penting memeriksa dan membersihkan sebelum setiap mengawan dalam keadaan padang |
Penyambung Rasuk Dikembangkan
Gunakan penyambung rasuk yang diperluas apabila mengawan medan berulang dan risiko pencemaran adalah lebih penting daripada mencapai kehilangan sisipan yang paling rendah. Mereka bertolak ansur dengan habuk, lembapan dan variasi penjajaran lebih baik daripada reka bentuk sentuhan fizikal kerana pancaran yang dikembangkan kurang dipengaruhi oleh zarah kecil pada permukaan kanta. Tukar ganti ialah kerugian sisipan yang lebih tinggi, yang mesti diambil kira dalam belanjawan pautan.
Penyambung Kenalan Fizikal
Penyambung sentuhan fizikal seperti LC, SC, ST, dan FC memberikan prestasi optik yang sangat baik apabila muka hujung digilap, dibersihkan dan diselenggara dengan betul. Ia adalah pilihan standard untuk bilik peralatan,{1}}sistem dipasang di rak dan pemasangan yang dilindungi.
Dalam persekitaran lapangan, disiplin pembersihan menentukan kejayaan. Penyambung sentuhan fizikal yang tercemar merendahkan prestasi serta-merta. Bawa alat pembersihan, gunakan penutup habuk pelindung dan periksa muka hujung sebelum mengawan - setiap kali.
Penyambung Pekeliling Gaya MIL-DTL-38999
TheKeluarga penyambung MIL-DTL-38999digunakan secara meluas dalam aplikasi aeroangkasa dan ketenteraan untuk sambungan elektrik. Varian gentian optik penyambung bulat ini menggunakan sisipan khusus untuk membawa sesentuh optik dalam format cengkerang lasak yang sama. Ini membolehkan pautan gentian optik menggunakan perumah penyambung terbukti sama, pengedap alam sekitar dan perkakasan pelekap seperti sistem elektrik sedia ada pada pesawat, kenderaan dan platform papan kapal.
Bukan semua penyambung MIL-DTL-38999 membawa gentian - sebutan merujuk kepada standard cangkerang penyambung. Apabila menentukan penyambung bulat gentian optik, sahkan jenis sisipan, konfigurasi sentuhan gentian dan spesifikasi prestasi optik secara berasingan.
Aplikasi Pertahanan Biasa
Komunikasi Medan Perang Taktikal
Pautan gentian taktikal menyambungkan jawatan arahan, tempat perlindungan mudah alih, susunan penderia, kamera pengawasan, menara komunikasi sementara dan nod rangkaian medan. Keutamaan operasi ialah penggunaan pantas oleh pasukan kecil, pengendalian lasak di atas tanah yang tidak disediakan, sistem mudah alih-yang rendah untuk manusia dan prestasi yang boleh dipercayai dari saat pautan disiarkan secara langsung.
Konfigurasi biasa:Pos arahan taktikal sementara mungkin menggunakan kabel taktikal 2 gentian atau 4 gentian yang digunakan daripada gelendong, ditamatkan dengan penyambung rasuk dikembangkan, berjalan 500 meter ke nod penderia. Kabel melintasi tanah terbuka dan mesti bertahan dengan lalu lintas kenderaan ringan dan kaki. Pasukan menggunakan dan mengambil semula kabel setiap hari. Dalam senario ini, ciri pengendalian gelendong, rintangan pencemaran penyambung dan rintangan penghancuran kabel lebih penting daripada lebar jalur maksimum atau kehilangan sisipan minimum.
Pusat Perintah dan Kawalan
Kemudahan arahan tetap menggunakan kabel gentian optik berstruktur untuk pautan data selamat, pengedaran video, interkoneksi pelayan dan rangkaian sistem misi. Dalam persekitaran ini, pengurusan kabel,panel tampalan, dokumentasi, redundansi dan kebolehselenggaraan jangka panjang-adalah kebimbangan utama.
Penyambung sentuhan fizikal (jenis LC dan SC) adalah standard dalam bilik peralatan yang dilindungi. Amalan pengendalian bilik-bersih, pelabelan yang betul dan rekod ujian yang didokumenkan menyokong pengurusan rangkaian yang berterusan.

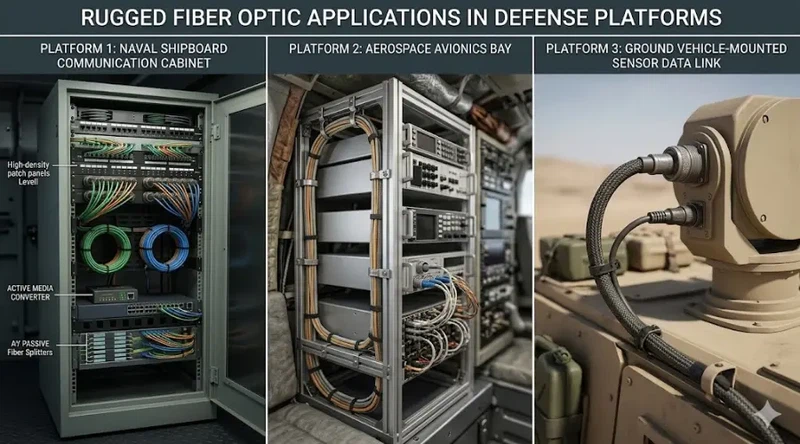

Rangkaian Tentera Laut dan Kapal
Rangkaian gentian optik papan kapal mesti bertolak ansur dengan getaran, ruang penghalaan terhad, lembapan, suasana garam, pendedahan bendalir dan keperluan pemasangan khusus-platform. Kabel yang layak di bawah MIL-PRF-85045 mesti memenuhi ujian ketat untuk perambatan nyalaan, penjanaan asap, ketoksikan, rendaman bendalir dan kejutan haba seperti yang digariskan dalam spesifikasilembaran slash untuk aplikasi kapal dan kapal selam.
Kekebalan EMI serat dan kelebihan berat berbanding tembaga amat berharga dalam persekitaran tentera laut di mana keserasian elektromagnet dan pengurusan berat bahagian atas sentiasa menjadi kebimbangan.
Aeroangkasa, UAV dan Sistem Kenderaan
Pesawat, UAV, kenderaan berperisai dan platform autonomi menggunakan gentian untuk pautan penderia, suapan kamera, sambungan komputer misi, bas data dan backhaul komunikasi. Berat kabel, jejari lentur, rintangan getaran, daya pengekalan penyambung, dan dokumentasi kelayakan adalah faktor pemilihan utama.
Untuk-pautan penderia yang dipasang pada kenderaan, pemasangan gentian berperisai padat dengan penyambung gaya MIL-DTL-38999 boleh dialihkan melalui saluran ketat bersama kabel kuasa dan isyarat. Gentian mesti bertolak ansur dengan profil getaran platform tanpa dipisahkan penyambung atau kemerosotan prestasi optik.
Penderia, Pengawasan dan Keselamatan Perimeter
Kabel gentian optik menyokong kamera IP, sistem radar, penderia pengesanan pencerobohan perimeter, tatasusunan penderiaan akustik dan rangkaian pemantauan teragih di pemasangan tentera. Jarak penghantaran yang panjang dan imuniti EMI menjadikan gentian pilihan praktikal untuk menyambungkan penderia jauh kembali ke kemudahan pemantauan pusat tanpa kemerosotan isyarat atau gangguan daripada sistem elektrik berdekatan.
Cara Memilih Kabel Gentian Optik Tentera yang Tepat
Memilih kabel yang betul bermula dengan persekitaran misi, bukan katalog produk. Rangka kerja keputusan berikut berjalan melalui langkah-langkah utama.
Langkah 1: Tentukan Persekitaran Misi
Sebelum menilai sebarang kabel, jawab soalan ini:
Adakah kabel akan dipasang secara kekal, separa-kekal atau berulang kali digunakan dan diambil semula? Adakah ia akan terdedah kepada lumpur, pasir, bahan api, kabus garam, lembapan, sinaran UV atau agen kimia? Adakah ia akan menghadapi lintasan kenderaan, trafik pejalan kaki, getaran, menarik beban atau hentaman? Adakah kakitangan akan mengerahkannya dengan tangan di bawah tekanan masa? Adakah ia akan beroperasi di dalam rumah, di luar rumah, di atas kapal, di udara, di bawah tanah atau dilekapkan pada kenderaan-?
Jawapannya menentukan sama ada anda memerlukan kabel taktikal ringan, kabel luar berperisai atau platform-kabel kapal atau aeroangkasa yang layak.
Langkah 2: Pilih Jenis Gentian
Gunakan gentian mod-tunggal untuk pautan tulang belakang sepanjang beberapa ratus meter, batang-kelajuan tinggi dan sistem yang penskalaan lebar jalur masa hadapan penting. Gunakan gentian berbilang mod untuk peralatan yang lebih pendek-ke-pautan peralatan yang pemancar dan infrastruktur sedia ada adalah berbilang mod-serasi.
Langkah 3: Padankan Penyambung dengan Senario Penerapan
Untuk sambungan luar, berdebu, basah atau sering dikawinkan, pilih rasuk kembang atau penyambung lasak yang dinilai untuk kegunaan medan. Untuk bilik peralatan yang dilindungi dan panel tampalan kekal, penyambung sentuhan fizikal standard (LC, SC) memberikan kehilangan sisipan yang lebih rendah dan serasi secara meluas.
Pertimbangkan belanjawan kehilangan sisipan, keperluan pembersihan, penilaian kitaran mengawan, pengedap alam sekitar, pelepasan ketegangan dan keserasian dengan platform sedia adapenyesuai gentian optikdan infrastruktur.
Langkah 4: Sahkan Keperluan Optik dan Mekanikal
Parameter utama untuk ditentukan termasuk: kiraan gentian, panjang kabel (dengan toleransi), kehilangan sisipan, kehilangan kembali, panjang gelombang operasi, jejari lentur minimum, kekuatan tegangan, rintangan penghancuran, bahan jaket, julat suhu operasi, penarafan nyalaan, rintangan cecair dan kelembapan, jenis penyambung pada setiap hujung, dan format gelendong atau pembungkusan.
Untuk program yang memerlukan pematuhan spesifikasi ketenteraan, minta dokumentasi yang menunjukkan pematuhan kepada standard yang berkenaan. MIL-PRF-85045 ialah spesifikasi prestasi ketenteraan AS yang utama untuk kabel gentian optik, meliputi reka bentuk untuk aplikasi papan kapal, taktikal darat, bawaan udara dan angkasa lepas. Ujian di bawah spesifikasi ini termasuk pendedahan alam sekitar seperti kitaran suhu, kelembapan, kejutan haba, rendaman cecair, rintangan kulat dan penuaan hayat.
Langkah 5: Rancang untuk Pengujian, Pembersihan dan Penyelenggaraan Lapangan
Pautan gentian boleh gagal kerana muka hujung penyambung yang tercemar, selekoh yang berlebihan pada laluan kabel, jaket rosak yang mendedahkan gentian, pelepasan terikan yang lemah pada peralihan penyambung atau sambungan yang belum diuji. Untuk sistem taktikal, keupayaan untuk memeriksa, membersihkan, menguji dan menggantikan pemasangan di lapangan harus menjadi sebahagian daripada pelan perolehan - bukan difikirkan semula.
Pemasangan kabel terbaik ialah yang berfungsi dengan pasti sepanjang kitaran hayat misi, bukan sahaja yang lulus ujian penerimaan pada hari pertama.
Rujukan Pemilihan Pantas
| Use Case | Jenis Kabel yang Disyorkan | Penyambung yang disyorkan | Kebimbangan Pembelian Utama |
|---|---|---|---|
| Jawatan arahan medan sementara | Gentian taktikal pada kekili | Rasuk dikembangkan | Kelajuan penggunaan, rintangan pencemaran, keserasian gelendong |
| Pusat arahan tetap | Kabel berstruktur dalaman | Sentuhan fizikal LC / SC | Pengurusan kabel, dokumentasi, ketumpatan panel tampalan |
| Tulang belakang kapal | MIL-PRF-85045 layak | MIL-DTL-gaya 38999 atau bertaraf kapal | Pematuhan api/asap/toksik, rintangan bendalir |
| Pautan penderia pesawat atau UAV | Kabel aeroangkasa yang ringan | Pekeliling gaya MIL-DTL-38999 | Berat, rintangan getaran, pengekalan penyambung |
| Rangkaian keselamatan perimeter | Kabel luar berperisai | Sentuhan fizikal yang lasak | Rintangan penghancuran, perlindungan UV dan kelembapan, jangka panjang |
| Pautan data-dilekapkan kenderaan | Perhimpunan berperisai padat | MIL-gaya DTL-38999 atau lasak | Jejari bengkok, getaran, ruang penghalaan |
Amalan Terbaik Pemasangan dan Penyelenggaraan
Hormati Jejari Selekoh Minimum
Jangan halakan kabel gentian di sekeliling sudut tajam, melalui-selekoh konduit yang terlalu ketat, atau melintasi tepi yang memaksa kabel di bawah jejari lentur terkadarnya. Lenturan yang berlebihan meningkatkan kehilangan isyarat dan boleh merosakkan gentian secara kekal. Semak jejari bengkok minimum yang dinilai pengeluar untuk kedua-dua dipasang dan semasa-keadaan pemasangan - ia biasanya berbeza.
Pastikan Penyambung Bersih
Pencemaran penyambung adalah punca paling biasa kegagalan pautan gentian optik. Mengikut garis panduan industri daripadaFOAdan pengeluar penyambung, walaupun satu zarah pada muka hujung penyambung boleh menyebabkan kehilangan isyarat yang boleh diukur. Simpan penutup habuk pada penyambung yang tidak digunakan pada setiap masa, periksa muka hujung dengan skop gentian dan bersihkan penyambung sebelum mengawan. Untuk pasukan lapangan, bawa kit pembersihan padat sebagai peralatan standard.
Labelkan Setiap Kabel
Labelkan kedua-dua hujung setiap pemasangan kabel dengan kiraan gentian, ID pautan, arah, destinasi dan sebarang nota pengendalian khas. Pelabelan yang jelas mengurangkan masa penyelesaian masalah dari jam ke minit dan menghalang terputusnya pautan kritikal secara tidak sengaja semasa konfigurasi semula.
Ujian Sebelum dan Selepas Penggunaan
Untuk pautan kritikal, uji pemasangan kabel sebelum penggunaan untuk mewujudkan garis dasar, selepas pemasangan untuk mengesahkan prestasi, dan selepas mendapatkan semula jika kabel akan digunakan semula. Rekod keputusan untuk mengesan kemerosotan secara beransur-ansur dari semasa ke semasa.
Simpan Kabel Taktikal dengan Betul
Penggulungan yang tidak betul, kekusutan dan penyimpanan yang kasar memendekkan hayat perkhidmatan. Gunakan kekili, beg galas atau bekas transit yang sesuai untuk melindungi pemasangan kabel antara penempatan. Latih kakitangan lapangan tentang teknik penggulungan yang betul - ini adalah salah satu cara paling mudah untuk mengelakkan kerosakan penyambung dan kegagalan jaket.
Kesilapan Biasa yang Perlu Dielakkan
Menggunakan Kabel Komersial dalam Persekitaran Yang Keras
Dalaman standardkabel tampal gentianmungkin bekerja di makmal atau bilik peralatan, tetapi ia tidak akan bertahan dalam penggunaan lapangan. Jaket PVC standard retak dalam penyambung sejuk, dalam bilik banjir dalam hujan, dan kabel tidak-ditetulang pecah di bawah tekanan mekanikal pengendalian taktikal. Padankan kabel dengan persekitaran.
Mengabaikan Pencemaran Penyambung
Malah pemasangan kabel terbaik akan berprestasi rendah jika muka hujung penyambung kotor. Pembersihan bukan tindakan pembetulan - ia adalah prosedur pengendalian standard. Belanjawan untuk skop pemeriksaan dan bekalan pembersihan sebagai sebahagian daripada setiap perolehan gentian optik.
Mencampurkan Jenis Gentian Tidak Serasi
Gentian mod-tunggal dan berbilang mod tidak boleh ditukar ganti. Menyambungkan satu-penghantar mod kepada gentian berbilang mod (atau sebaliknya) akan mengakibatkan kehilangan yang berlebihan atau pautan tidak-berfungsi. Sebelum memesan kabel atau transceiver, sahkan jenis gentian, panjang gelombang, antara muka penyambung dan belanjawan pautan hujung ke hujung.
Meremehkan Penggunaan dan Pengambilan semula
Kabel yang memenuhi setiap spesifikasi optik mungkin masih gagal beroperasi jika ia terlalu berat untuk dua-pasukan, terlalu kaku untuk dipasang daripada gelendong dalam cuaca sejuk, atau terlalu rapuh untuk bertahan dengan gulung semula di atas tanah yang kasar. Nilai kabel di bawah keadaan pengendalian yang realistik, bukan hanya pada bangku ujian.
Pembelian Tanpa Dokumentasi
Untuk program pertahanan, dokumentasi bukan pilihan. Minta data ujian, sijil bahan, dokumentasi pematuhan (termasuk kelayakan MIL-PRF-85045 jika berkenaan) dan lukisan pemasangan. Pemasangan kabel tanpa dokumen mewujudkan risiko semasa penerimaan sistem, audit dan pengekalan.
Senarai Semak Pemilihan Kabel Gentian Optik Tentera
Sebelum meminta sebut harga atau memilih pembekal, sediakan maklumat berikut. Menyediakan butiran ini lebih awal membantu pembekal mengesyorkan pemasangan kabel yang dibina mengikut keperluan operasi sebenar anda.
Permohonan:taktikal, tentera laut, aeroangkasa, kenderaan, pusat arahan atau infrastruktur.Jenis pemasangan:tetap, sementara, mudah alih atau digunakan berulang kali.Panjang yang diperlukan(termasuk toleransi panjang).Kiraan serat. Jenis gentian:mod-tunggal, berbilang mod atau hibrid.Jenis penyambungpada setiap hujung (termasuk penggilap dan jantina).Belanjawan kerugian sisipanatau kerugian pemasukan maksimum yang dibenarkan.Material dan warna jaket. Keperluan anggota perisai atau kekuatan. Julat suhu operasi. Pendedahan alam sekitar:kelembapan, bahan api, kabus garam, UV, bahan kimia.Kekili, beg galas atau keperluan pembungkusan. Keperluan pelabelan dan dokumentasi. Keperluan ujian(kehilangan sisipan, kehilangan pemulangan, pemeriksaan visual, OTDR).Spesifikasi ketenteraan yang berkenaan. Kuantiti dan jadual penghantaran.
Soalan Lazim Mengenai Kabel Gentian Optik Tentera
Apakah kabel gentian optik tentera?
Kabel gentian optik tentera ialah kabel optik lasak yang direka untuk persekitaran pertahanan termasuk komunikasi medan taktikal, pusat arahan, kenderaan, pesawat, kapal dan infrastruktur selamat. Ia menyediakan penghantaran data yang boleh dipercayai sambil menahan tekanan persekitaran dan mekanikal yang akan merosakkan kabel gentian komersial standard.
Mengapa kabel gentian optik lebih disukai untuk komunikasi ketenteraan?
Fiber menyokong lebar jalur yang tinggi dan jarak penghantaran yang panjang dengan kehilangan isyarat yang minimum. Ia kebal kepada gangguan elektromagnet, berat kurang daripada kuprum, dan menawarkan ciri keselamatan{1}}lapisan fizikal yang lebih kukuh. Ciri-ciri ini menjadikannya sangat berharga dalam persekitaran pertahanan di mana radio, radar dan sistem kuasa menjana EMI berat.
Apakah perbezaan antara kabel gentian taktikal dan kabel gentian berperisai?
Kabel gentian taktikal dioptimumkan untuk penggunaan pantas dan mendapatkan semula menggunakan pembinaan yang fleksibel dan ringan yang sesuai dengan pengendalian lapangan. Kabel gentian berperisai memberikan perlindungan mekanikal yang lebih kukuh terhadap penghancuran, lelasan dan kerosakan fizikal melalui-lapisan perisai logam atau bukan logam, tetapi pada kos tambahan berat dan fleksibiliti yang berkurangan.
Patutkah saya memilih mod-tunggal atau gentian berbilang mod untuk aplikasi pertahanan?
Pilih gentian mod-tunggal untuk-pautan jarak jauh,-sambungan tulang belakang berkelajuan tinggi dan sistem yang penskalaan lebar jalur masa hadapan adalah penting. Pilih gentian berbilang mod untuk peralatan yang lebih pendek-ke-pautan peralatan di mana transceiver berbilang mod yang serasi sudah sedia ada dan jarak pautan berada dalam spesifikasi berbilang mod.
Apakah penyambung gentian optik rasuk diperluas?
Penyambung rasuk dikembangkan menggunakan kanta untuk mengembangkan dan menjajarkan isyarat optik merentasi celah udara antara bahagian penyambung yang dipadankan. Reka bentuk ini bertolak ansur dengan habuk, kotoran dan pergaulan berulang lebih baik daripada penyambung sentuhan fizikal standard, menjadikan penyambung pancaran kembang sebagai pilihan biasa untuk persekitaran medan taktikal, luar dan{1}}tinggi.
Apakah MIL-PRF-85045?
MIL-PRF-85045 ialah spesifikasi prestasi tentera AS yang meliputi kabel gentian optik untuk aplikasi pertahanan. Ia mentakrifkan keperluan dan ujian kelayakan untuk kabel yang digunakan dalam persekitaran papan kapal, taktikal darat, udara dan ruang angkasa. Helaian slash individu dalam alamat spesifikasi konfigurasi kabel khusus, kiraan gentian dan kelas aplikasi.
Apakah maklumat yang perlu saya berikan apabila meminta sebut harga kabel gentian optik tentera?
Sediakan persekitaran aplikasi, jenis pemasangan, panjang kabel, kiraan gentian, jenis gentian, jenis penyambung pada setiap hujung, keperluan jaket dan perisai, julat suhu operasi, pendedahan alam sekitar, keperluan ujian dan dokumentasi, spesifikasi ketenteraan yang berkenaan, kuantiti dan jadual penghantaran. Lebih banyak butiran yang anda kongsikan terlebih dahulu, lebih baik pembekal boleh memadankan pemasangan dengan misi anda.
Kesimpulan
Kabel gentian optik tentera bukanlah versi yang lebih sukar bagi kord tampalan standard. Ia ialah komponen-yang dibina dalam sistem komunikasi pertahanan yang mesti mengimbangi prestasi optik, kekasaran mekanikal, kebolehpercayaan penyambung, kelajuan penggunaan, kebolehselenggaraan medan dan pematuhan dokumentasi.
Untuk pusat arahan tetap, keutamaan ialah pengkabelan berstruktur, panel tampalan bersih dan-kebolehpercayaan rangkaian jangka panjang. Untuk rangkaian medan taktikal, keutamaan ialah penggunaan pantas,-penyambung tahan pencemaran, kekili-binaan yang serasi dan kemudahan pembersihan. Untuk platform tentera laut, aeroangkasa dan kenderaan, keutamaan adalah berat, rintangan getaran, kekangan ruang, kelayakan platform dan pematuhan alam sekitar.
Mulakan dengan persekitaran misi. Kemudian pilih jenis gentian, pembinaan kabel, format penyambung dan pelan ujian yang sesuai dengan realiti operasi. Apabila ragu-ragu, kongsi keperluan aplikasi anda dengan pembekal kabel gentian optik yang berkelayakan dan minta konfigurasi yang dibina di sekeliling misi - bukan lembaran data.
Untuk bantuan dengan pemasangan kabel gentian optik tersuai, pemilihan penyambung atau penyelesaian gentian gred-pertahanan,hubungi pasukan kejuruteraan kamiuntuk membincangkan keperluan projek anda.
