Kabel CPRI ialah pemasangan kabel gentian optik yang digunakan untuk membawa isyarat hadapan antara peralatan jalur asas (BBU) dan peralatan radio jauh (RRU/RRH) dalam rangkaian mudah alih, berikutanAntara Muka Radio Awam Biasa (CPRI)spesifikasi. Ia biasanya menggunakan penyambungan gentian dupleks dengan penyambung gred-telekom dan direka bentuk untuk penempatan FTTA, stesen pangkalan dan menara berbanding rangkaian pejabat dalaman biasa.
CPRI sendiri bukanlah jenis kabel - ia adalah spesifikasi antara muka yang mentakrifkan cara data pengguna, maklumat kawalan dan penyegerakan bergerak antara radio dan sisi jalur asas stesen pangkalan. Kabel ialah medium fizikal yang menyokong antara muka itu. Memahami perbezaan ini membantu pembeli mengelak daripada merawat generikkord tampal gentiansebagai boleh ditukar ganti dengan pemasangan-gred CPRI pemasangan.
Apakah Maksud CPRI?
CPRI adalah singkatan dari Common Public Radio Interface. Menurutspesifikasi rasmi CPRI v7.0, ia mentakrifkan antara muka dalaman stesen pangkalan radio antara Radio Equipment Control (REC) dan Radio Equipment (RE). Spesifikasi meliputi Lapisan 1 dan 2 model OSI dan dibangunkan oleh konsortium termasuk Ericsson, Huawei, NEC dan Nokia (dengan Nortel menyumbang kepada versi terdahulu sebelum meninggalkannya pada 2009).
Dalam bahasa telekomunikasi harian, CPRI menerangkan pautan antara BBU (Unit Jalur Dasar) dan RRU atau RRH (Unit Radio Jauh / Ketua Radio Jauh). Spesifikasi mengendalikan pengangkutan data pesawat pengguna, mekanisme pesawat kawalan dan pengurusan serta penyegerakan - itulah sebabnya pautan ini lebih daripada sambungan data yang ringkas. Ia menyelaraskan operasi radio merentasi komponen yang dipisahkan secara fizikal dalam rangkaian capaian mudah alih.

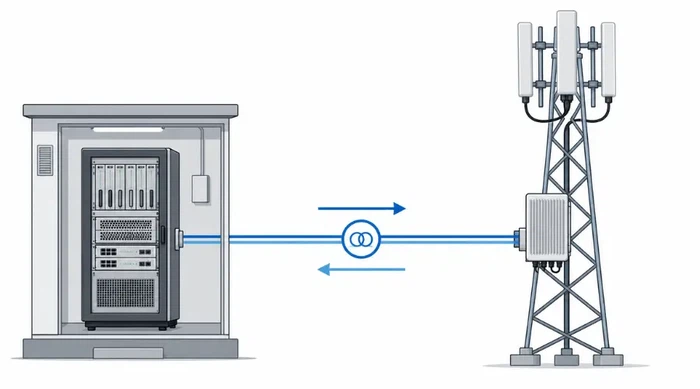

Bagaimana Pautan CPRI Berfungsi?
Pautan CPRI menghubungkan bahagian pemprosesan jalur asas stesen pangkalan mudah alih ke bahagian radio. Dalam penggunaan tradisional, ini bermakna sambungan gentian dijalankan daripada BBU - yang sering ditempatkan di dalam bilik peralatan atau tempat perlindungan - kepada satu atau lebih RRU yang dipasang pada menara, atas bumbung atau tiang. Sambungan ini ialah pautan fronthaul dalam rangkaian capaian radio, berbeza daripada sambungan backhaul atau Ethernet perusahaan.
Antara muka CPRI mengangkut didigitalkan dalam-sampel fasa dan kuadratur (IQ) menggunakan masa-pemultipleksan pembahagian melalui sambungan optik atau elektrik. Pautan itu juga membawa data penyegerakan dan kawalan, yang penting untuk penghantaran radio yang diselaraskan merentasi tapak antena yang diedarkan. Lapisan fizikal menyokong kedua-duanyamod tunggal-.danpelbagai modgentian, dengan pilihan bergantung pada transceiver optik dan jarak pautan yang terlibat.
Apakah Perhimpunan Kabel CPRI yang Lazimnya Termasuk?
Apabila jurutera atau pasukan perolehan mencari "kabel CPRI", mereka biasanya mencari pemasangan kabel gentian optik yang dibina untuk kegunaan hadapan. Perhimpunan biasa termasuk komponen berikut:
- Kesambungan gentian dupleks- kebanyakan pautan CPRI memerlukan sepasang gentian (satu menghantar, satu menerima), jadi pembinaan dupleks adalah standard.
- Penyambung gred{0}telekom- Penyambung dupleks LC ialah yang paling biasa dalam pelaksanaan produk semasa. Sahkan format penyambung terhadap antara muka port peralatan anda sebelum membuat pesanan. Semak imbasjenis penyambung gentian optikuntuk rujukan.
- Jenis gentian yang sesuai- sama ada mod tunggal-(OS2 9/125) atau berbilang mod (OM3/OM4 50/125), dipadankan dengan modul transceiver yang dipasang dalam BBU dan RRU.
- Pembinaan jaket dalaman atau luaran- peralatan dalaman-pelompat bilik dan menara luar-untuk-larian perlindungan menghadapi keperluan mekanikal dan cuaca yang sangat berbeza. Perhimpunan luar selalunya menampilkan reka bentuk berperisai atau lasak. Lihatpemasangan kabel luaruntuk contoh.
- FTTA-ciri perlindungan khusus- untuk gentian-ke-antena-larian, pemasangan kabel mungkin termasuk jaket kalis UV-, penyambung kalis air dan-penamat mata tarik untuk pemasangan menara. TerokaPenyelesaian FTTAuntuk rangkaian penuh aksesori.
Mod-Tunggal lwn Multimod untuk CPRI
Salah satu salah tanggapan yang paling biasa dalam penyumberan kabel CPRI ialah CPRI hanya menggunakan gentian berbilang mod. Itu tidak tepat. TheSpesifikasi CPRImenyokong kedua-dua antara muka elektrik dan optik pada lapisan fizikal, dan antara muka optik menampung kedua-dua mod-tunggal dan gentian berbilang mod bergantung pada jenis transceiver dan kadar talian.
Pilih gentian mod-tunggal apabila penggunaan melibatkan jarak yang lebih jauh (biasanya melebihi beberapa ratus meter), persekitaran gred-pembawa luar atau apabila dipasangmodul transceiver optikialah jenis mod-tunggal (seperti optik LR 1310 nm). Pilih gentian berbilang mod apabila pautan pendek - misalnya, dalam bilik peralatan yang sama atau merentasi -penyediaan bangunan - yang pendek dan kedua-dua hujungnya dipasang dengan optik berbilang mod (seperti modul SR 850 nm).
Dalam penempatan FTTA luaran di mana BBU terletak di aras tanah dan RRU dipasang pada menara atau atas bumbung berpuluh-puluh atau ratusan meter jauhnya, gentian mod tunggal{0}}adalah pilihan yang lebih dipercayai. Persediaan atau persekitaran makmal yang terletak bersama-dalaman mungkin menggunakan multimod. Faktor penentu sentiasa spesifikasi transceiver dan jarak pautan fizikal - bukan peraturan menyeluruh tentang "kabel CPRI" yang sepatutnya.
Tempat Kabel CPRI Biasa Digunakan
FTTA (Serat-ke-antena-)
Seni bina FTTA menggantikan kabel penyuap RF sepaksi tradisional dengan pautan gentian optik antara jalur asas dan peralatan radio. Pendekatan ini mengurangkan kehilangan isyarat, mengurangkan berat pada menara dan menyokong konfigurasi radio berkapasiti{1} lebih tinggi. Pemasangan kabel CPRI yang direka untuk FTTA lazimnya termasuk-gentian berkadar luar,penyambung kalis air, dan ciri perlindungan mekanikal yang sesuai untuk memanjat menara dan pemasangan terdedah. Untuk pandangan yang lebih luas tentang seni bina FTTA, lihat panduan kami tentangapa itu FTTA.
Hadapan Stesen Pangkalan
CPRI telah berfungsi sebagai antara muka fronthaul yang dominan merentas rangkaian 2G, 3G dan 4G, dan ia kekal digunakan di banyak tapak era 5G-yang seni bina BBU/RRU tradisional masih digunakan. mengikutGambaran keseluruhan CPRI TechTarget, antara muka telah membuktikan kegunaannya melalui pelbagai generasi tanpa wayar untuk komunikasi hadapan antara RRH dan BBU.
Penggantian dan Penyelenggaraan Lapangan
Sebahagian besar daripada-pembelian kabel CPRI dunia sebenar ialah penggantian untuk pemasangan yang rosak, peningkatan kepada pautan sedia ada atau inventori ganti untuk penyelenggaraan medan. Dalam senario ini, pembeli perlu memadankan jenis gentian, format penyambung, panjang kabel dan penilaian luar bagi pemasangan asal. Di sinilah mempunyai rekod peralatan yang jelas dan pembekal yang boleh dipercayai dengan keupayaan pemasangan tersuai paling penting.

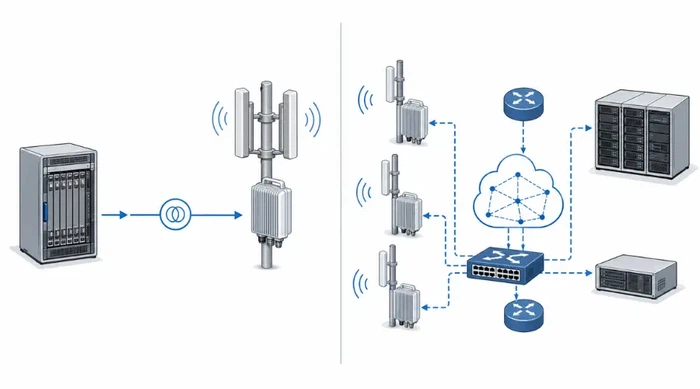

CPRI lwn eCPRI: Apa yang Berubah dan Mengapa Ia Penting
CPRI ialah antara muka hadapan klasik berdasarkan masa-pemultipleksan bahagian (TDM), direka untuk pautan-ke-titik antara BBU dan RRU. Ia berfungsi dengan baik untuk 4G dan generasi terdahulu tetapi membawa aliran data-bitrate yang berterusan tanpa mengira beban trafik sebenar, yang menjadi cabaran lebar jalur apabila konfigurasi radio berkembang lebih kompleks dalam 5G.
eCPRI (CPRI dipertingkat) telah diperkenalkan pada 2017 oleh konsortium - Ericsson, Huawei, NEC dan Nokia - yang sama untuk menangani pengehadan ini. Menurutspesifikasi eCPRI v2.0, antara muka yang dipertingkat menggunakan pengangkutan berasaskan paket-(biasanya melalui Ethernet atau IP) dan menyokong pemisahan fungsi yang lebih fleksibel antara pemprosesan radio dan jalur asas. Ini membolehkan keperluan lebar jalur fronthaul jauh lebih rendah - kira-kira satu-persepuluh CPRI dalam beberapa konfigurasi - dan membenarkan trafik fronthaul berkongsi infrastruktur pengangkutan-berasaskan Ethernet.
Bagi pembeli, amalan yang boleh dibawa pulang ialah ini: jika anda mengekalkan atau mengembangkan tapak 4G atau awal-5G dengan pembahagian BBU/RRU tradisional, anda masih memerlukan pemasangan kabel CPRI. Jika projek anda melibatkan penggunaan RAN Terbuka 5G baharu atau seni bina RAN terpusat/awan, eCPRI berkemungkinan antara muka dalam permainan dan kabel fizikal mungkin gred Ethernet standardkabel tampal gentianbukannya perhimpunan CPRI tradisional. Ramai pengendali sedang menjalankan kedua-dua CPRI dan eCPRI secara selari semasa pemodenan rangkaian.
Bagaimana untuk Memilih Kabel CPRI yang Betul?
Memilih pemasangan kabel CPRI yang betul memerlukan pemeriksaan beberapa faktor sebelum membuat pesanan. Gunakan ini sebagai-senarai semak prapembelian:
- Antara muka port peralatan- mengesahkan jenis penyambung dan mod gentian yang dijangkakan oleh BBU dan RRU. Penjual peralatan boleh menggunakan format dupleks LC, SC atau proprietari luar. Semak manual perkakasan atau modul transceiver yang dipasang.
- Jenis gentian- sahkan sama ada transceiver anda memerlukangentian mod-tunggal atau berbilang mod. Jangan anggap multimod secara lalai. Jenis gentian tidak sepadan ialah salah satu kesilapan penyumberan yang paling biasa dan mahal.
- Jarak pautan- ukur laluan kabel sebenar, termasuk larian menara menegak. Larian luar selalunya lebih lama daripada jangkaan sebaik sahaja penghalaan dan gelung perkhidmatan diambil kira.
- Persekitaran dalaman atau luaran- pelompat dalaman menggunakan jaket PVC atau LSZH standard.Kabel luarmemerlukan-UV, lembapan-tertutup, dan selalunya binaan berperisai. Pemasangan atas-menara juga mungkin memerlukan-penamatan mata untuk mengangkat selamat.
- Format penyambung dan pemasangan- sahkan sama ada anda memerlukan pelompat dupleks lurus, pemasangan pecahan atau pelompat lasakPenyambung kalis air berkadar IP67untuk persekitaran terdedah.
- OEM dan keperluan pembawa- sesetengah pengendali mudah alih dan vendor peralatan mempunyai ujian, pelabelan atau keperluan bahan khusus untuk pengkabelan hadapan. Sahkan ini sebelum memuktamadkan pesanan.
Kesilapan Biasa yang Perlu Dielakkan?
Memperlakukan CPRI sebagai kategori kabel.
CPRI ialah spesifikasi antara muka. Kabel ialah pemasangan fizikal yang menyokongnya. Bukan setiap kord tampalan gentian layak sebagai kabel CPRI, dan bukan setiap "kabel CPRI" yang disenaraikan dalam talian memenuhi keperluan persekitaran atau prestasi penggunaan sebenar.
Dengan mengandaikan multimod adalah lalai.
Banyak pautan fronthaul telekom - terutamanya larian FTTA luar - menggunakan gentian mod-tunggal. Memilih jenis gentian yang salah bermakna pautan tidak akan berfungsi, tanpa mengira kualiti kabel.
Mengabaikan eCPRI dalam-perancangan binaan baharu.
Jika peta jalan rangkaian anda termasuk RAN Terbuka 5G, RAN berpusat atau RAN awan, antara muka hadapan berkemungkinan beralih ke eCPRI. Walaupun anda membeli perhimpunan CPRI hari ini, faktorkan penghijrahan atau kewujudan bersama dalam perancangan anda.
Memilih mengikut harga sahaja.
Pelompat generik yang lebih murah yang gagal dalam ujian persekitaran, keserasian atau sisipan-kehilangan menghasilkan kos hiliran yang jauh lebih tinggi - dalam gulungan trak, kerja semula dan masa henti. Untuk infrastruktur telekom, kebolehpercayaan pemasangan adalah sama pentingnya dengan kos unit.
Soalan Lazim
Adakah kabel CPRI sama dengan kord tampal gentian biasa?
Tidak betul-betul. Kabel CPRI mungkin berkongsi gentian dan jenis penyambung yang sama sebagai standardkord tampal gentian optik, tetapi ia dipilih secara khusus atau dibina untuk kegunaan hadapan antara peralatan radio dan jalur asas. Ini selalunya bermakna spesifikasi prestasi yang lebih ketat, binaan-luaran atau konfigurasi penyambung khusus yang tidak disediakan oleh pelompat dalaman tujuan umum-.
Apakah peranti yang disambungkan oleh kabel CPRI?
Ia menghubungkan BBU (Unit Jalur Dasar) atau REC (Kawalan Peralatan Radio) kepada RRU (Unit Radio Jauh) atau RRH (Ketua Radio Jauh) dalam rangkaian jarak hadapan stesen pangkalan mudah alih.
Adakah CPRI hanya menyokong gentian berbilang mod?
Tidak. CPRI menyokong kedua-dua-mod tunggal dan gentian berbilang mod pada lapisan fizikal. Pilihan yang betul bergantung pada jenis transceiver optik dan jarak pautan. Untuk perbandingan terperinci, baca panduan kami disatu-mod vs gentian berbilang mod.
Adakah CPRI masih digunakan dalam rangkaian 5G?
Ya, CPRI kekal digunakan secara meluas dalam rangkaian era 5G-, terutamanya tempat seni bina BBU/RRU tradisional dikekalkan. Walau bagaimanapun, eCPRI ialah antara muka pilihan untuk penggunaan 5G baharu menggunakan RAN Terbuka atau seni bina RAN berpusat/awan.
Bolehkah saya menggantikan kabel CPRI dengan kord tampal gentian LC standard?
Dalam sesetengah senario jarak tertutup-pendek, kord tampalan dupleks LC standard mungkin berfungsi secara fizikal. Walau bagaimanapun, untuk larian menara luar, penempatan FTTA atau mana-mana persekitaran yang memerlukan pembinaan lasak, pemasangan-tujuan yang dibina dengan jaket, penyambung dan ujian yang sesuai adalah perlu.
Apakah jenis penyambung yang biasa dalam pemasangan kabel CPRI?
Dupleks LC ialah penyambung yang paling biasa untuk pautan CPRI. Pemasangan luar juga boleh menggunakan format penyambung kalis air seperti ODVA, FullAXS atau PDLC, bergantung pada vendor peralatan dan persekitaran penggunaan. Ulasan tersediajenis penyambung gentianuntuk butiran.
Apakah perbezaan antara kabel CPRI dan modul CPRI?
Kabel CPRI ialah pemasangan gentian optik yang menyambungkan dua peralatan. Modul CPRI (selalunya SFP atau SFP+transceiver) ialah penukar optik-ke-elektrik yang dipalamkan ke port peralatan. Kedua-duanya mestilah serasi - modul menentukan jenis gentian dan panjang gelombang, manakala kabel menyediakan pautan fizikal.
Kesimpulan
Kabel CPRI paling baik difahami sebagai pemasangan gentian optik yang menyokong ketersambungan fronthaul antara jalur asas dan peralatan radio dalam rangkaian mudah alih. Memilih pemasangan yang betul memerlukan pemadanan jenis gentian, format penyambung dan penilaian persekitaran dengan peralatan khusus anda, jarak pautan dan keadaan pemasangan. Untuk projek baharu, pertimbangkan sama ada seni bina anda berasaskan CPRI-atau beralih ke eCPRI dan rancang pengkabelan anda dengan sewajarnya.
Jika anda memerlukan pemasangan kabel CPRI tersuai untuk projek FTTA, menara atau stesen pangkalan,hubungi pasukan kejuruteraan kamiuntuk semakan spesifikasi dan sokongan sebut harga.
